| 仕様/型式 | ＥＧＯ- | ||||||
| 5S | 10Ｓ | 20S | 30Ｓ | 50Ｓ | |||
|
出 力 |
容量（kVA） | 5 | 10 | 20 | 30 | 50 | |
| 相数 | 単相2線 | ||||||
| 電圧可変範囲 | 0～120 / 0 ～240V切替 | ||||||
| 電圧精度 | ±1％ F.S（但し、10/20V以下は精度保証外） | ||||||
| 過渡応答時間 | 100msec | ||||||
| 周波数 | 10～250Ｈz ※1 | ||||||
| 周波数精度 | ±0.1％ fs | ||||||
| 波形歪率 | 3％（抵抗負荷） | ||||||
| 過渡電圧変動 | ±15％ | ||||||
| 入 力 |
容量（kVA） | 6 | 12 | 24 | 36 | 60 | |
| 相数 | 三相3線 | ||||||
| 変動範囲 | 180～220V | ||||||
| 周波数範囲 | 47～63HZ | ||||||
| 環 境 |
周囲温度 | 0～40°C | |||||
| 湿度 | 35～85％ＲＨ | ||||||
|
外 観 |
寸 法 |
W mm | 604 | 684 | 684 | 684 | 1000 |
| D mm | 804 | 844 | 844 | 924 | 1000 | ||
| H mm ※2 | 1095 | 1290 | 1290 | 1373 | 1600 | ||
| 質量 kg | 250 | 300 | 450 | 500 | 1100 | ||
| 塗装色 | マンセル5Y7/1 | ||||||

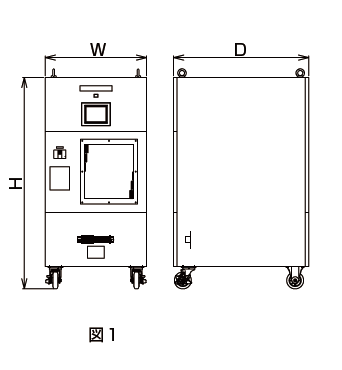

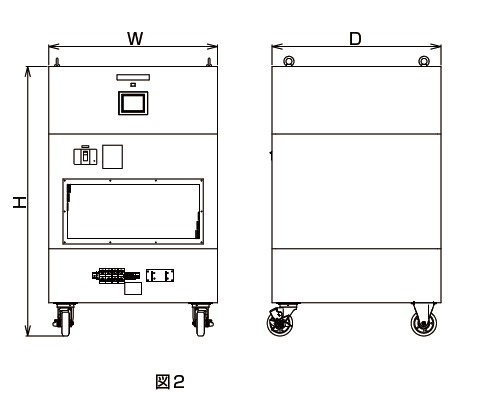

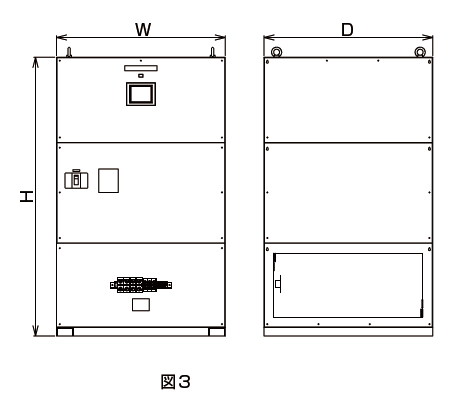

| 外観図 | 図1 | 図1 | 図1 | 図2 | 図3 | ||
■特注仕様は形式の末尾に-Sが付きます。
※1 出力V/F特性図参照ください。
※2 20kVA以上チャンネルベース構造となります。
