| 仕様/型式 | ＥＧＯ- | |||||||
| 10Ｔ | 20T | 30T | 50T | 100T | 150T | |||
| 出
力 |
容量（kVA） | 10 | 20 | 30 | 50 | 100 | 150 | |
| 相数 | 三相3線 | |||||||
| 電圧可変範囲 | 0～240 / 0～480V切換 | |||||||
| 電圧精度 | ±1％ F.S（但し、20/40V以下は精度保証外） | |||||||
| 過渡応答時間 | 100ｍsec | |||||||
| 周波数 | 10～250Ｈz ※1 | |||||||
| 周波数精度 | ±0.1％ fs | |||||||
| 波形歪率 | 3％（抵抗負荷） | |||||||
| 過渡電圧変動 | ±15％ | |||||||
| 入 力 |
容量（kVA） | 12 | 24 | 36 | 60 | 120 | 180 | |
| 相数 | 三相3線 | |||||||
| 変動範囲 | 180～220V | |||||||
| 周波数範囲 | 47～63Hz | |||||||
| 環 境 |
周囲温度 | 0～40°C | ||||||
| 湿度 | 35～85％RH | |||||||
| 外
観 |
寸 法 |
W mm | 604 | 684 | 684 | 1000 | 1600 | 2000 |
| D mm | 844 | 844 | 924 | 1000 | 1200 | 1200 | ||
| H mm ※2 | 1254 | 1293 | 1453 | 1650 | 1650 | 2050 | ||
| 質量 kg | 300 | 400 | 550 | 800 | 2300 | 2400 | ||
| 塗装色 | マンセル5Y7/1 | |||||||

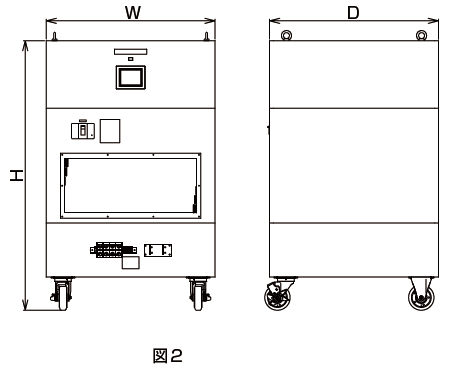

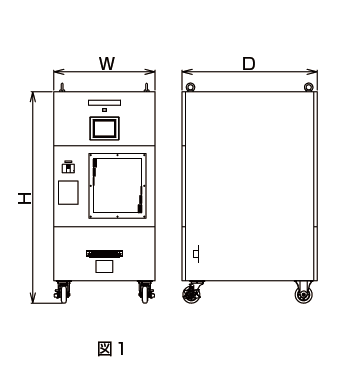

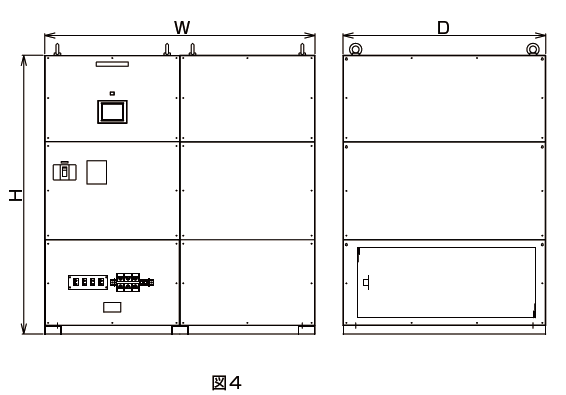

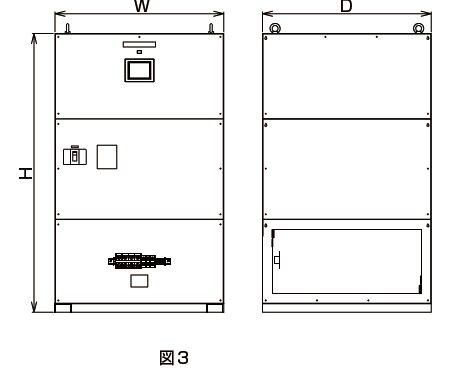

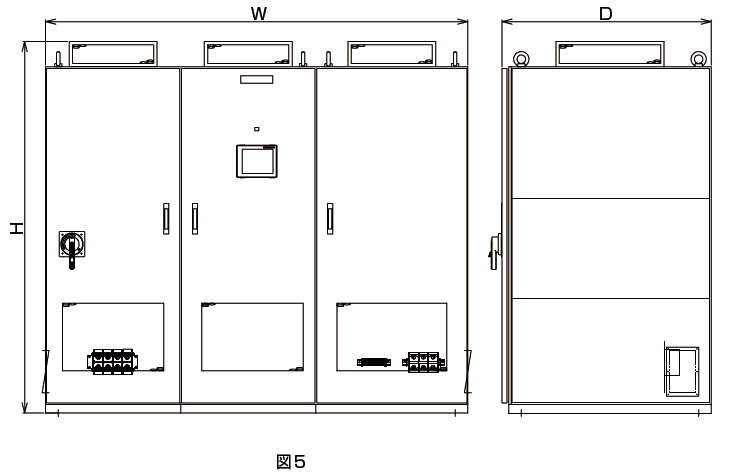

| 外観図 | 図1 | 図1 | 図2 | 図3 | 図4 | 図5 | ||
■特注仕様は型式の末尾に-Sが付きます。
※1 出力Ｖ／Ｆ特性図参照ください。
※2 30kVA以上チャンネルベース構造となります。
