| 仕様 | 単相出力 単相入力（入力高力率タイプ） | ||||||
|---|---|---|---|---|---|---|---|
| 出
力 |
容量（kvA max.） | 5 | 7.5 | 10 | 15 | 20 | |
| 相数 | 単相2線 | ||||||
| 定格電圧 | 100/200V(ご指定ください） | ||||||
| 電圧精度 | ±1％（定格時） | ||||||
| 過渡電圧変動 | ±5％ ※1 | ||||||
| 過渡応答時間 | 1ｍsec | ||||||
| 電圧可変範囲 | 定格電圧の±5％（100％以上は電流低減の事）※2 | ||||||
| 周波数 | 50・60Ｈz ／ 45 ～65Ｈz | ||||||
| 周波数精度 | ±0.05Hz/±0.1Hz | ||||||
| 波形歪率 | 2％（線形負荷）5％（整流負荷） | ||||||
| 過電流保護 | 定格電流の250％瞬時 | ||||||
| 過負荷耐量 | 120％にて垂下（110％以上1分以上にて停止） | ||||||
| 波高率 | 250％以下 | ||||||
| 負荷力率 | 遅れ 1～0.7（定格0.8) | ||||||
| 入
力 |
相数 | 単相2線 | |||||
| 定格電圧 | 100V又は200V（ご指定ください） | ||||||
| 変動範囲 | ±10％ | ||||||
| 入力容量 | 6kVA | 9kVA | 12kVA | 18kVA | 24kVA | ||
| 周波数範囲 | 50/60Hz ±2Hz | ||||||
|
環 境 |
周囲温度 | 0～40℃ | |||||
| 湿度 | 35～85％ＲＨ | ||||||
| 設定・モニタ | タッチパネル（5.7型カラー） | ||||||
| 外
観 |
寸 法 |
幅(Ｗ)ｍｍ | 484 | 684 | 684 | 684 | 684 |
| 奥行き(Ｄ)ｍｍ | 804 | 844 | 844 | 844 | 844 | ||
| 高さ(Ｈ)ｍｍ | 1095 | 1290 | 1290 | 1290 | 1290 | ||
| 重量 kg | 200 | 250 | 300 | 400 | 450 | ||

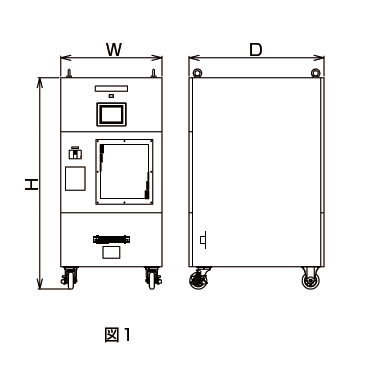

| 外観図 | 図1 | 図1 | 図1 | 図1 | 図1 | ||
| 塗装色 | マンセル5Y7/1（半ツヤ） | ||||||
※1 電源変動±10％又は負荷変動50-100％変動時（重複しない事）
※2 出力電圧が0％〜120％の可変タイプも用意しております。
※3 出力相数は単相3 線、三相4 線式も製作可能です。
