| 三相出力、三相入力 | ||||||||||||||||||||||
|
出 力 |
容量（kVA max.） | 5 | 10 | 15 | 20 | 30 | 50 | 75 | 100 | 150 | 200 | 300 | ||||||||||
| 相数 | 三相3線 | |||||||||||||||||||||
| 定格電圧 | 200V/400V（ご指定ください） | |||||||||||||||||||||
| 電圧精度 | ±1％（定格時） | |||||||||||||||||||||
| 過渡電圧変動 | ±5％ ※1 | |||||||||||||||||||||
| 過渡応答時間 | 100msec | |||||||||||||||||||||
| 電圧可変範囲 | 定格電圧の±5％（100％以上は電流低減の事）※2 | |||||||||||||||||||||
| 周波数 | 50・60Hz / 45 ～65Hz | |||||||||||||||||||||
| 周波数精度 | ±0.05Hz / ±0.1Hz | |||||||||||||||||||||
| 波形歪率 | 2％（線形負荷）5％（整流負荷） | |||||||||||||||||||||
| 過電流保護 | 定格電流の250％瞬時 | |||||||||||||||||||||
| 過負荷耐量 | 120％にて垂下（110％以上1分以上にて停止） | |||||||||||||||||||||
| 波高率 | 250％以下 | |||||||||||||||||||||
| 負荷力率 | 遅れ 1～0.7（定格0.8） | |||||||||||||||||||||
|
入 力 |
相数 | 三相3線 | ||||||||||||||||||||
| 定格電圧 | 200V又は400V（ご指定ください） | |||||||||||||||||||||
| 変動範囲 | ±10％ | |||||||||||||||||||||
| 入力容量 | 6kVA | 12ｋVA | 18ｋVA | 24kVA | 36ｋVA | 60kVA | 90kVA | 120kVA | 180kVA | 240kVA | 360kVA | |||||||||||
| 周波数範囲 | 50/60Hz ±2Hz | |||||||||||||||||||||
| 環 境 |
周囲温度 | 0～40°C | ||||||||||||||||||||
| 湿度 | 35～85％ＲＨ | |||||||||||||||||||||
|
設定・モニタ |
タッチパネル（5.7型カラー） | |||||||||||||||||||||
|
外 観 |
寸 法 |
幅(Ｗ)ｍｍ | 484 | 604 | 684 | 684 | 684 | 1000 | 1600 | 1600 | 2000 | 2500 | 4500 | |||||||||
| 奥行き(Ｄ)ｍｍ | 804 | 844 | 844 | 844 | 924 | 1000 | 1200 | 1200 | 1200 | 1200 | 1240 | |||||||||||
| 高さ(Ｈ)ｍｍ | 1170 | 1254 | 1254 | 1293 | 1453 | 1650 | 1650 | 1650 | 2050 | 2050 | 2050 | |||||||||||
| 重量 k9 | 200 | 300 | 350 | 400 | 550 | 800 | 1700 | 2200 | 2400 | 2900 | 5500 | |||||||||||

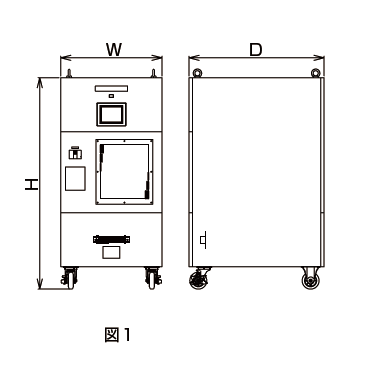

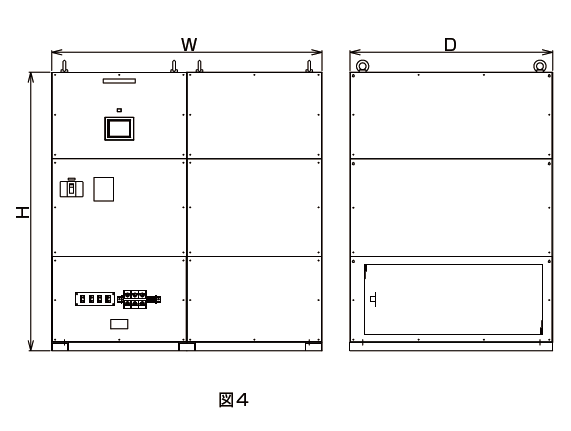

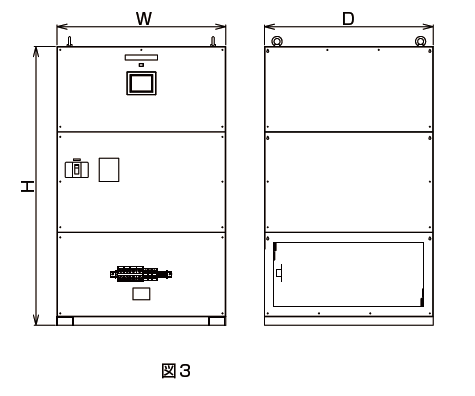

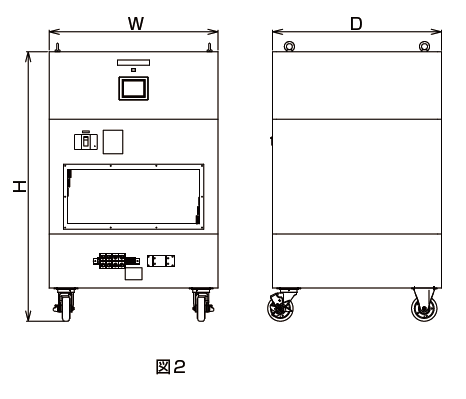

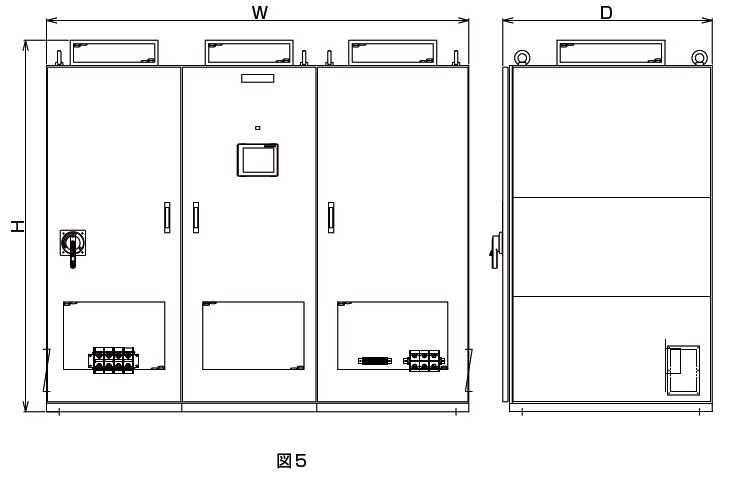

| 外観図 | 図1 | 図１ | 図１ | 図1 | 図２ | 図３ | 図４ | 図４ | 図５ | 図５ | 図５ | |||||||||||
| 塗装色 | マンセル5Y7/1（半ツヤ） | |||||||||||||||||||||
※1 電源変動±10％又は負荷変動50-100％変動時（重複しない事）
※2 出力電圧が0％〜120％の可変タイプも用意しております。
※3 出力相数は単相3 線、三相4 線式も製作可能です。
