| 仕様/型式 | SW- | ||||||
| 500 | 1000 | 2000 | 3000 | 5000 | |||
| 出 力 |
容量（kVA） | 0.5 | 1 | 2 | 3 | 5 | |
| 相数 | 単相 2 線 | ||||||
| 定格電圧 | 100V | ||||||
| 電圧精度 | 入力変動 ±0.2％ 負荷変動 ±0.5％ | ||||||
| 応答速度 | 500μsec | ||||||
| 周波数 | 50 ／ 60Hz 切換 | ||||||
| 周波数精度 | 0.01Hz | ||||||
| 波形歪率 | 0.9％（線形負荷） 3.0％（整流負荷） | ||||||
| 入 力 |
容量（kVA） | 1.1 | 2.2 | 4.2 | 5.6 | 7.9 | |
| 相数 | 単相2線 | 三相3線 | |||||
| 定格電圧 | 100V | 200V | |||||
| 変動範囲 | ±15％ | ||||||
| 周波数範囲 | 47 ～ 63Hz | ||||||
| 機器効率 | 82％ | ||||||
| 環 境 |
周囲温度 | 0 ～ 40℃ | |||||
| 湿度 | 35 ～ 85％ RH | ||||||
| 外 観 |
寸 法 |
Ｗ ㎜ | 300 | 300 | 200 | 250 | 260 |
| Ｄ ㎜ | 293 | 351 | 410 | 410 | 460 | ||
| Ｈ ㎜ | 110 | 197 | 315 | 365 | 407 | ||
| 質量 kg | 7 | 10.5 | 16.5 | 24 | 41 | ||
| 塗装色 | マンセル 5GY9/1 半ツヤ | ||||||

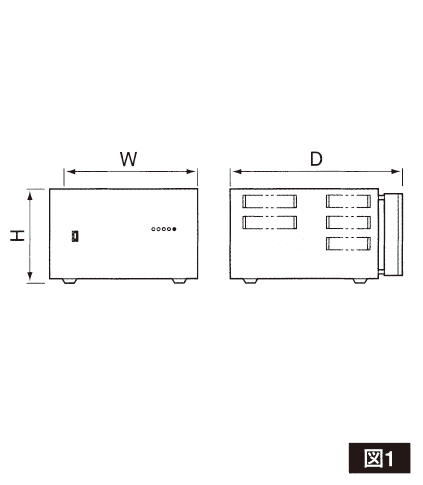

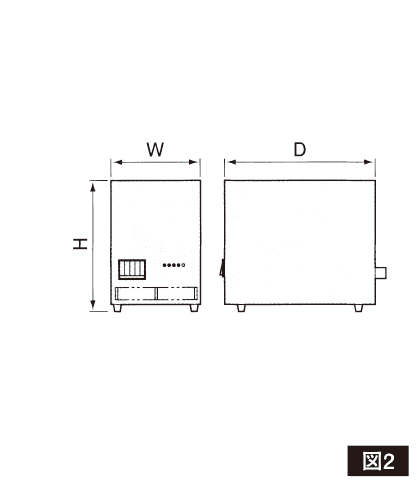

| 外観図 | 図1 | 図2 | |||||
