| 定電圧定電流 | 単相100V固定型 | 単相100V可変型 | ||||||
| ACE- | ||||||||
| 1 Ｋ-Ｃ | 2Ｋ-Ｃ | 3Ｋ-Ｃ | 1Ｒ-Ｃ | 2Ｒ-Ｃ | 3Ｒ-Ｃ | |||
| 出
力 |
容量（kVA） | 1 | 2 | 3 | 1 | 2 | 3 | |
| 相数 | 単相2線 | |||||||
| 定格電圧 | 100/115V | |||||||
| 電圧可変範囲 | 10～110V | |||||||
| 電圧精度 | ±1.0V | ±1.5V | ±1.0V | ±1.5V | ||||
| 応答速度 | 1.0sec | 2.0sec | 1.0sec | 2.0sec | ||||
| 電流可変範囲 | 2～10Ａ | 4～20A | 6～30A | 2～10Ａ | 4～20A | 6～30A | ||
| 電流精度 | ±0.2A | ±0.5A | ±0.2A | ±0.5A | ||||
| 入 力 |
容量（kVA） | 1.4 | 2.7 | 4 | 1.4 | 2.7 | 4 | |
| 相数 | 単相2線 | |||||||
| 定格電圧 | 100V | |||||||
| 変動範囲 | ±15％ | |||||||
| 定格周波数 | 50/60Hz | |||||||
| 機器力率 | 95% | |||||||
| 機器効率 | 90% | |||||||
| 環 境 |
周囲温度 | 0～40°C | ||||||
| 湿度 | 35～85％RH | |||||||
| 外
観 |
寸 法 |
W mm | 190 | 300 | 300 | 190 | 300 | 300 |
| D mm | 260 | 400 | 400 | 260 | 400 | 400 | ||
| H mm | 198 | 205 | 205 | 198 | 205 | 205 | ||
| 質量 kg | 12 | 25 | 25 | 12 | 25 | 25 | ||

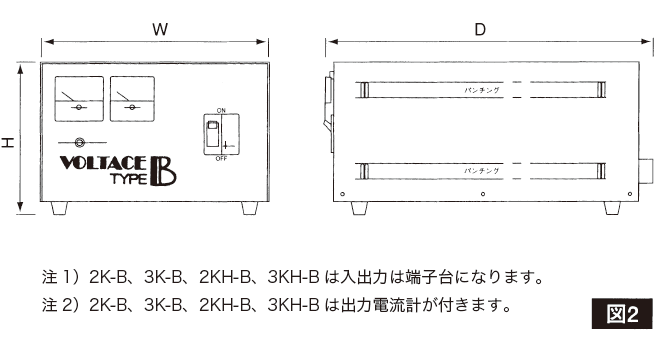

| 外観図 | 図1 | 図2 | 図1 | 図2 | ||||
| 定電圧定電流 | 単相200V固定型 | 単相200V可変型 | ||||||
| ACE- | ||||||||
| 1ＫＨ-Ｃ | 2ＫＨ-Ｃ | 3ＫＨ-Ｃ | 1ＲＨ-Ｃ | 2ＲＨ-Ｃ | 3ＲＨ-Ｃ | |||
| 出
力 |
容量（kVA） | 1 | 2 | 3 | 1 | 2 | 3 | |
| 相数 | 単相2線 | |||||||
| 定格電圧 | 200/220V | |||||||
| 電圧可変範囲 | 20～220V | |||||||
| 電圧精度 | ±2.0V | ±3.0V | ±2.0V | ±3.0V | ||||
| 応答速度 | 1.0sec | 2.0sec | 1.0sec | 2.0sec | ||||
| 電流可変範囲 | 1～5Ａ | 2～10Ａ | 3～15Ａ | 1～5Ａ | 2～10Ａ | 3～15Ａ | ||
| 電流精度 | ±0.2A | ±0.5A | ±0.2A | ±0.5A | ||||
| 入 力 |
容量（kVA） | 1.4 | 2.7 | 4 | 1.4 | 2.7 | 4 | |
| 相数 | 単相2線 | |||||||
| 定格電圧 | 200V | |||||||
| 変動範囲 | ±15％ | |||||||
| 定格周波数 | 50/60Hz | |||||||
| 機器力率 | 95％ | |||||||
| 機器効率 | 90％ | |||||||
| 環 境 |
周囲温度 | 0～40°C | ||||||
| 湿度 | 35～85％RH | |||||||
| 外
観 |
寸 法 |
W mm | 190 | 300 | 300 | 190 | 300 | 300 |
| D mm | 260 | 400 | 400 | 260 | 400 | 400 | ||
| H mm | 198 | 205 | 205 | 198 | 205 | 205 | ||
| 質量 kg | 12 | 25 | 25 | 12 | 25 | 25 | ||
| 外観図 | 図1 | 図2 | 図1 | 図2 | ||||
■特注仕様は型式の末尾に-S が付きます。
