出力電圧固定型三相 200V（各相平均化制御）/NTAD-Mシリーズ

説明ページへ戻る

仕様/型式			NTAD-
仕様/型式			3M	5M	7.5M	10M	15M	20M	25M	30M	40M	50M	75M	100M	150M	200M	300M
出力	容量（kVA）		3	5	7.5	10	15	20	25	30	40	50	75	100	150	200	300
	相数		三相3線
	定格電圧		200V
	電圧精度 (三相平均にて)		±1.0％							±1.5％					±2.0％
	応答速度		1.0sec						1.5sec		2.0sec				4.0sec
入力	容量（kVA）		3.5	5.9	8.78	11.7	17.6	23.4	29.3	35.1	46.8	58.5	87.8	117.0	178.5	234	351
	相数		三相3線
	定格電圧		200V
	変動範囲		±15％
	定格周波数		50/60Hz
	機器力率		95％
	機器効率		90％
環境	周囲温度		0～40°C
環境	湿度		35～85％RH
外観	寸法	W mm	400	400	400	600	600	600	600	800	800	800	1200	1200	1200	1200	1200
		D mm	600	600	600	600	600	600	600	600	600	600	600	600	1000	1000	1400
		H mm	895	895	895	895	895	895	895	1595	1595	1595	1595	1715	1650	1900	1720
	質量 kg		80	85	90	130	160	200	260	330	500	600	700	800	1150	1450	1950

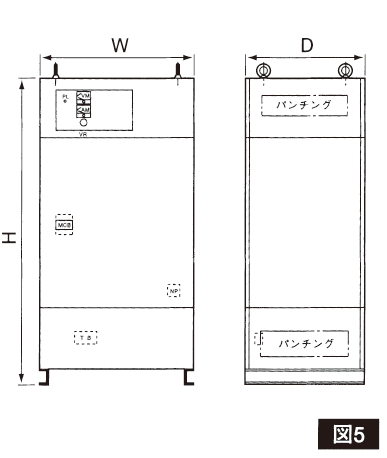

	外観図		図4							図5

■特注仕様は型式の末尾に-Sが付きます。
