| 仕様/型式 | TAC- | |||||
| 1EYH | 2EYH | 3EYH | 5EYH | |||
|
出 力 |
容量（kVA） | 1 | 2 | 3 | 5 | |
| 相数 | 単相2線 | |||||
| 定格電圧 | 100V/115V切替 | |||||
| 電圧可変範囲 | ±2.5％ | |||||
| 電圧精度 | ±2％ | |||||
| 応答速度 | 0.16sec | |||||
| 過渡特性 | ±10％以内 | |||||
| 波形歪率(発生) | 0.2％ | |||||
| 混触防止 | 入力・出力間 絶縁 静電シールド | |||||
| 入 力 |
容量（kVA）※ | 1.2 | 2.4 | 3.6 | 6 | |
| 相数 | 単相2線 | |||||
| 定格電圧 | 100V | |||||
| 変動範囲 | ±15％ | |||||
| 定格周波数 | 50/60Hz切換 | |||||
| 機器力率 | 98％ | |||||
| 機械効率 | 87％ | |||||
| 環 境 |
周囲温度 | 0～40°C | ||||
| 周囲湿度 | 35～85％RH | |||||
|
外 観 |
寸 法 |
W mm | 200 | 220 | 420 | 420 |
| D mm | 455 | 485 | 500 | 530 | ||
| H mm | 320 | 350 | 665 | 815 | ||
| 質量 kg | 35 | 50 | 120 | 150 | ||
| 塗装色(マンセル) | マンセル2.5Y9/1（本体）/N-3.0（パネル） | マンセル2.5Y9/1（本体）/N-3.0（パネル） | ||||

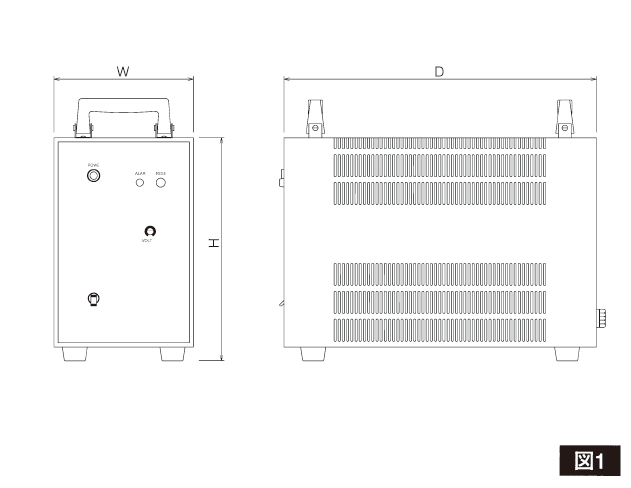

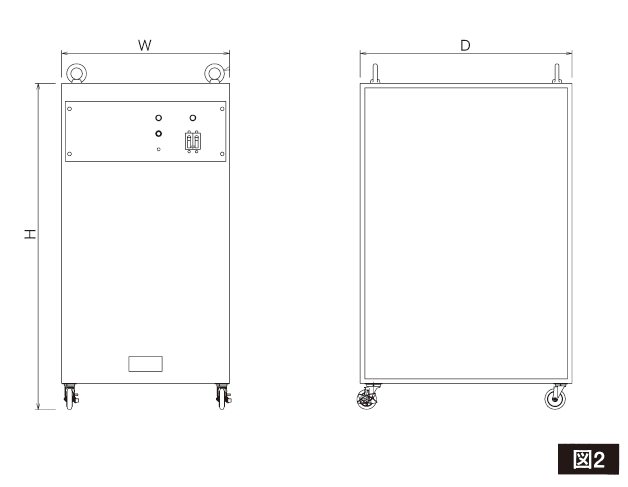

| 外観図 | 図1 | 図2 | ||||
■出力電圧計付は型式末尾に-Mが付きます。
