| 仕様/型式 | TAC- | |||||||||||
| 5ＨＣ | 10ＨＣ | 15ＨＣ | 20HC | 25ＨＣ | 30ＨＣ | 40HC | 50HC | 75HC | 100ＨＣ | |||
| 出
力 |
容量（kVA） | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 75 | 100 | |
| 相数 | 単相2線 | |||||||||||
| 定格電圧 | ※200V | |||||||||||
| 電圧可変範囲 | ±2.5％ | |||||||||||
| 電圧精度 | ±2％ | |||||||||||
| 応答速度 | 0.16sec | |||||||||||
| 過渡特性 | ±10％以内（負荷変動0～100％に対して） | |||||||||||
| 波形歪率(発生) | 1.0％以下 | |||||||||||
| 混触防止 | 入力・出力間 絶縁 静電シールド ※1 | |||||||||||
| 入 力 |
容量（kVA） | 6 | 12 | 18 | 24 | 30 | 36 | 48 | 60 | 90 | 120 | |
| 相数 | 単相2線 | |||||||||||
| 定格電圧 | 200V | |||||||||||
| 変動範囲 | ±15％ | |||||||||||
| 定格周波数 | 50/60Hz切換 | |||||||||||
| 機器力率 | 97％ | |||||||||||
| 機器効率 | 93％ | |||||||||||
| 環 境 |
周囲温度 | 0～40°C | ||||||||||
| 湿度 | 35～85％RH | |||||||||||
| モニタ計器 | 出力電圧計、出力電流計（アナログ計器） | |||||||||||
| 外
観 |
寸 法 |
W mm | 544 | 604 | 604 | 724 | 724 | 724 | 800 | 900 | 1000 | 1400 |
| D mm | 604 | 724 | 724 | 804 | 804 | 804 | 900 | 900 | 1000 | 1400 | ||
| H mm | 995 | 1434 | 1334 | 1652 | 1652 | 1652 | 1652 | 1850 | 1950 | 2150 | ||
| 質量 kg | 200 | 320 | 470 | 550 | 650 | 800 | 1100 | 1200 | 1400 | 1600 | ||
| 塗装色(マンセル) | 5Y7/1 半ツヤ | |||||||||||

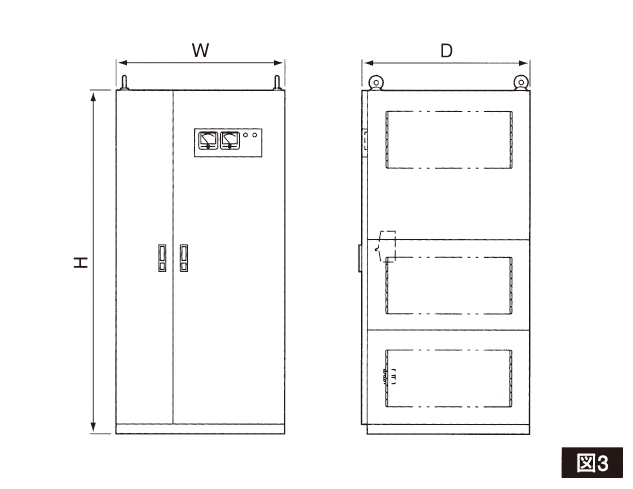

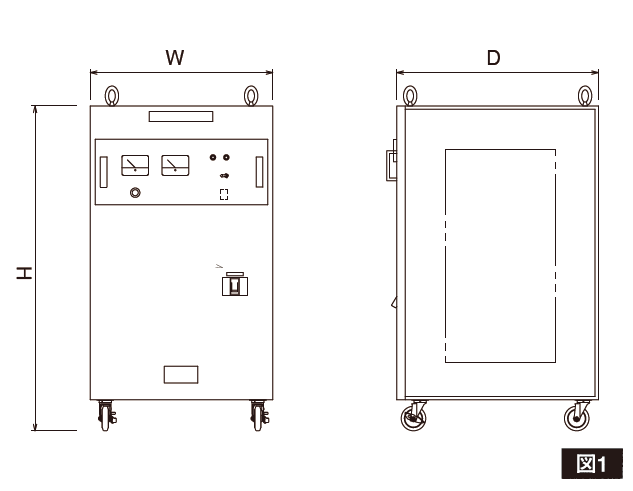

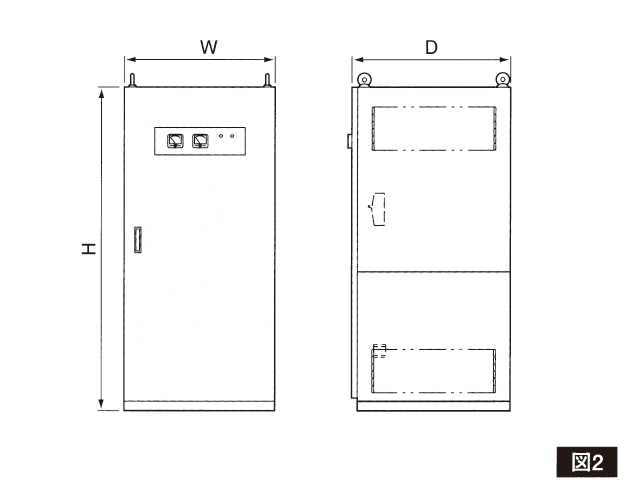

| 外観図 | 図1 | 図2 | 図3 | |||||||||
※標準仕様として、出力電圧 200V、210V、220V、230V、240Vのいずれか1つが選択できます。
