絶縁型三相 200V 400V/TAC-SCシリーズ

説明ページへ戻る

仕様/型式			TAC-
			10SC	15SC	20SC	25SC	30SC	50SC	75SC	100SC	150SC	200SC	250SC	300SC	400SC	500SC
出力	容量（kVA）		10	15	20	25	30	50	75	100	150	200	250	300	400	500
	相数		三相3線
	定格電圧		※200V
	電圧可変範囲		±2.5％
	電圧精度		±2％
	応答速度		0.16sec
	過渡特性		±10％以内(負荷変動0～100％に対して)
	波形歪率(発生)		1.0％以下
	混触防止		入力・出力間　絶縁　静電シールド　 ※1
入力	容量（kVA）		12	18	24	30	36	60	90	120	180	240	300	360	480	600
	相数		三相3線
	定格電圧		200V											400V
	変動範囲		±15％
	定格周波数		50/60Hz切換
	機器力率		97％
	機器効率		93％
環境	周囲温度		0～40°C
	湿度		35～85％RH
モニタ計器			出力電圧計、出力電流計（アナログ計器）
外観	寸法	W mm	604	724	724	800	850	1100	1200	1400	1800	2000	2250	2250	3200	4000
		D mm	724	804	804	850	1000	1040	1200	1400	1000	1500	1800	1800	1700	1800
		H mm	1434	1770	1770	1750	1770	1850	1850	2150	2150	2150	2350	2350	2250	2250
	質量 kg		450	550	650	800	850	1250	1550	1750	2350	2500	2800	3000	5200	6000
	塗装色(マンセル)		5Y7/1　半ツヤ

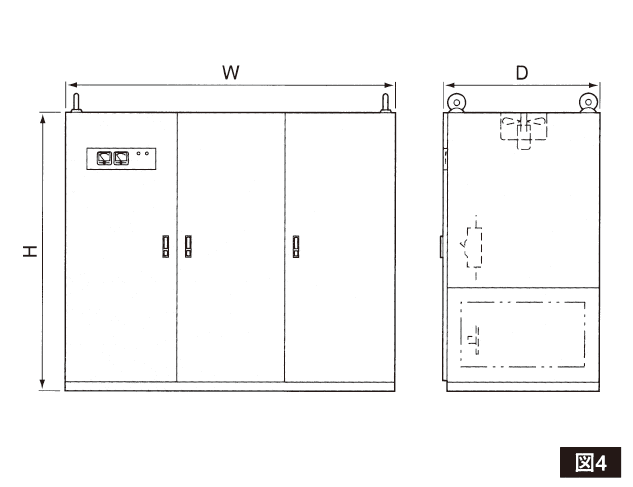

	外観図		図1	図2				図3				図4

※標準仕様として、出力電圧　三相3線　200V、210V、220V、230V、380V、400V、415V、440Vのいずれか1つが選択できます。
※経済的な入出力非絶縁タイプもご用意できます。
※寸法・質量は変更する場合があります。
