| 仕様/型式 | S-130-3HMD | S-130-5HMD | S-130-10HMD | S-130-15HMD | S-130-20HMD | S-130-30HMD | S-130-40HMD | S-130-50HMD | ||
| 相数 | 単相2線 | |||||||||
| 出 力 |
出力電圧 | 0〜130V | ||||||||
| 分解能（V） | 0.4 | 0.6 | 0.5 | 0.7 | 0.6 | 0.7 | 0.7 | 0.8 | ||
| 電圧変動率 | 5％以下（出力電圧最大時） | |||||||||
| 最大電流（A） | 3 | 5 | 10 | 15 | 20 | 30 | 40 | 50 | ||
| 最大容量（kVA） | 0.3 | 0.5 | 1 | 1.5 | 2 | 3 | 4 | 5 | ||
| 定格時間 | 4時間 | |||||||||
| 摺動時間 | 30sec. | |||||||||
| 入 力 |
入力電圧 | 100V | ||||||||
| 入力周波数 | 50/60Hz | |||||||||
| 環 境 |
使用周囲温度 | 0〜40℃ | ||||||||
| 使用周囲湿度 | 35〜85％RH | |||||||||
| 温度上昇 | コイル55K以下、鉄芯45K以下 | |||||||||
| 冷却方式 | 自冷式 | |||||||||
| 発熱量（kcal/h） | 13 | 21 | 43 | 64 | 86 | 129 | 172 | 216 | ||
| 外 観 |
寸 |
Ａ ㎜ | 176 | 176 | 207 | 207 | 325 | 325 | 333 | 428 |
| Ｂ ㎜ | 140 | 140 | 170 | 170 | 200 | 230 | 320 | 320 | ||
| Ｃ ㎜ | 310 | 310 | 310 | 310 | 200 | 230 | 320 | 320 | ||
| Ｄ ㎜ | 275 | 275 | 275 | 275 | 130 | 150 | 200 | 200 | ||
| Ｅ ㎜ | 175 | 175 | 205 | 205 | 220 | 250 | 340 | 340 | ||
| Ｆ ㎜ | 7 | 7 | 7 | 7 | 7 | 7 | 9 | 9 | ||
| Ｈ ㎜ | 12.5 | 12.5 | 12.5 | 12.5 | ||||||
| Ｉ ㎜ | 205 | 205 | 236 | 236 | 240 | 270 | 360 | 360 | ||
| Ｊ ㎜ | 149 | 149 | 180 | 180 | 180 | 180 | 190 | 280 | ||
| 端子サイズ | M6 | M5 | M6 | |||||||
| 質量 kg | 4.0 | 4.5 | 6.0 | 7.8 | 12.0 | 16.0 | 31.0 | 33.0 | ||

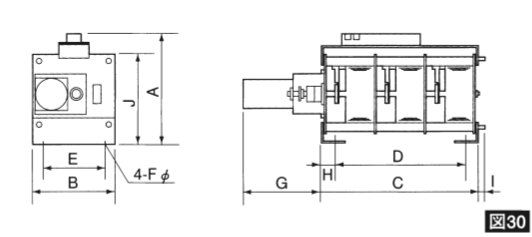

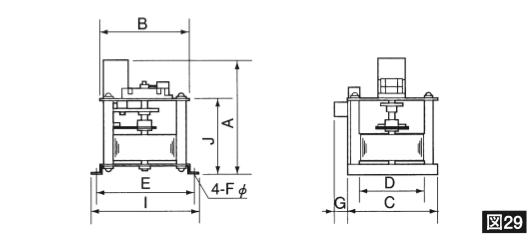

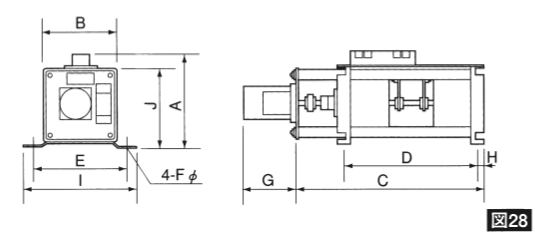

| 外観図 | 図28 | 図29 | ||||||||
