| 仕様/型式 | V-260-1B※ | V-260-2B※ | V-260-2,5B※ | S-260-3B※ | S-260-5B※ | S-260-10B | S-260-15B | S-260-20B | S-260-30B◇※ | S-260-40B | S-260-50B◇ | |||
| 相数 | 単相2線 | |||||||||||||
| 出
力 |
出力電圧 | 0～260V | ||||||||||||
| 分解能（V） | 0.6 | 0.6 | 0.6 | 0.5 | 0.7 | 0.7 | 0.7 | 0.8 | 0.7 | 0.8 | 0.8 | |||
| 電圧変動率 | ５％以下（出力電圧最大時） | |||||||||||||
| 最大電流（Ａ） | 1 | 2 | 2.5 | 3 | 5 | 10 | 15 | 20 | 30 | 40 | 50 | |||
| 最大容量(kvA) | 0.2 | 0.4 | 0.5 | 0.6 | 1 | 2 | 3 | 4 | 6 | 8 | 10 | |||
| 定格時間 | 4時間 | |||||||||||||
| 入 力 |
入力電圧 | 200V | ||||||||||||
| 入力周波数 | 50/60Hz | |||||||||||||
| 環 境 |
使用周囲温度 | 0～40°C | ||||||||||||
| 使用周囲湿度 | 35～85％RH | |||||||||||||
| 温度上昇 | コイル55K以下、鉄芯45K以下 | |||||||||||||
| 冷却方式 | 自冷式 | |||||||||||||
| 発熱量（kcal/h） | 8 | 17 | 21 | 26 | 43 | ８６ | 129 | 172 | 259 | 345 | 432 | |||
| 外
観 |
寸
法 |
A mm | 139 | 139 | 139 | 188 | 188 | 290 | 330 | 353 | 316 | 400 | 400 | |
| B mm | 116 | 116 | 116 | 162 | 162 | 256 | 306 | 348 | 275 | 348 | 348 | |||
| C mm | 104 | 104 | 104 | 125 | 138 | 178 | 162 | 235 | 428 | 394 | 475 | |||
| D mm | – | – | – | – | – | – | – | 85 | 358 | 294 | 275 | |||
| E mm | R43 | R43 | R43 | R87 | R87 | R143 | R168 | 385 | 290 | 385 | 385 | |||
| F mm | M5 | M5 | M5 | φ5.5 | φ5.5 | φ10 | φ10 | φ10.5 | φ8.5 | φ10.5 | φ10.5 | |||
| G mm | 12 | 12 | 12 | 30 | 30 | 40 | 50 | 50 | 50 | 50 | 50 | |||
| H mm |
– |
– | – | – | – | – | – | 50 | 38 | 50 | 100 | |||
| l mm | – | – | – | – | – | – | – | 50 | 32 | 50 | 100 | |||
| J mm | – | – | – | – | – | – | – | 420 | 320 | 420 | 420 | |||
| K mm | – | – | – | – | – | – | – | 180 | 154 | 180 | 180 | |||
| シャフト径 | φ6 | φ6 | φ6 | φ8 | φ8 | φ15 | φ15 | φ15 | φ15 | φ15 | φ15 | |||
| 端子サイズ | M6 | M8 | M6 | M8 | ||||||||||
| 質量 kg | 3.0 | 3.6 | 3.6 | 6.5 | 7.0 | 14.5 | 21.5 | 29.0 | 35.0 | 50.0 | 52.0 | |||

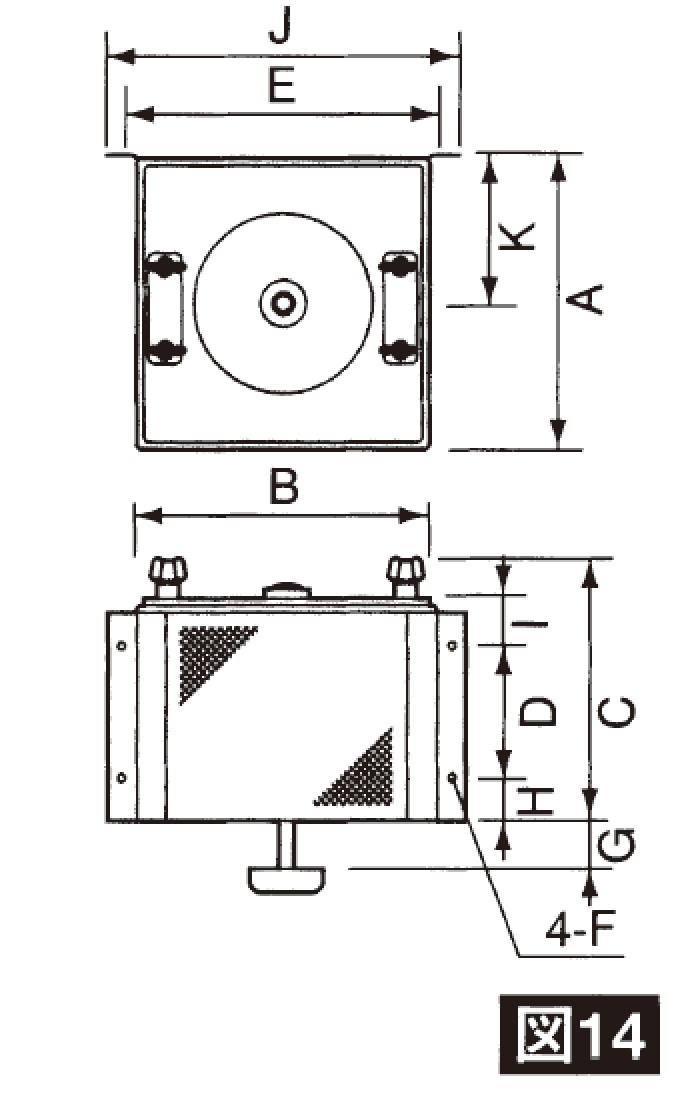

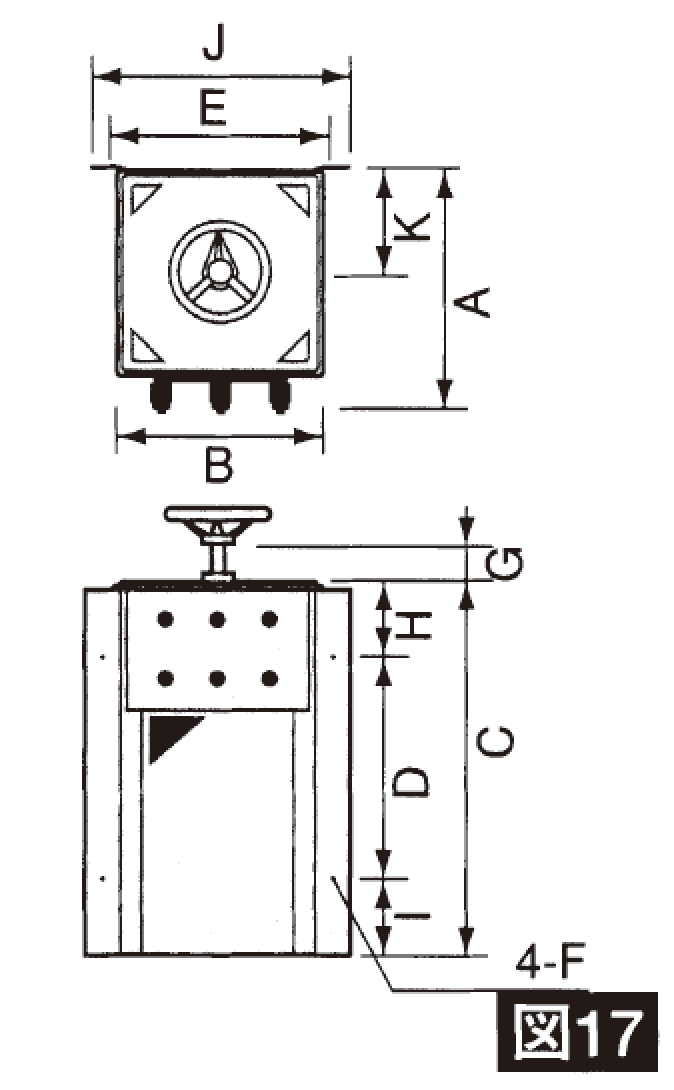

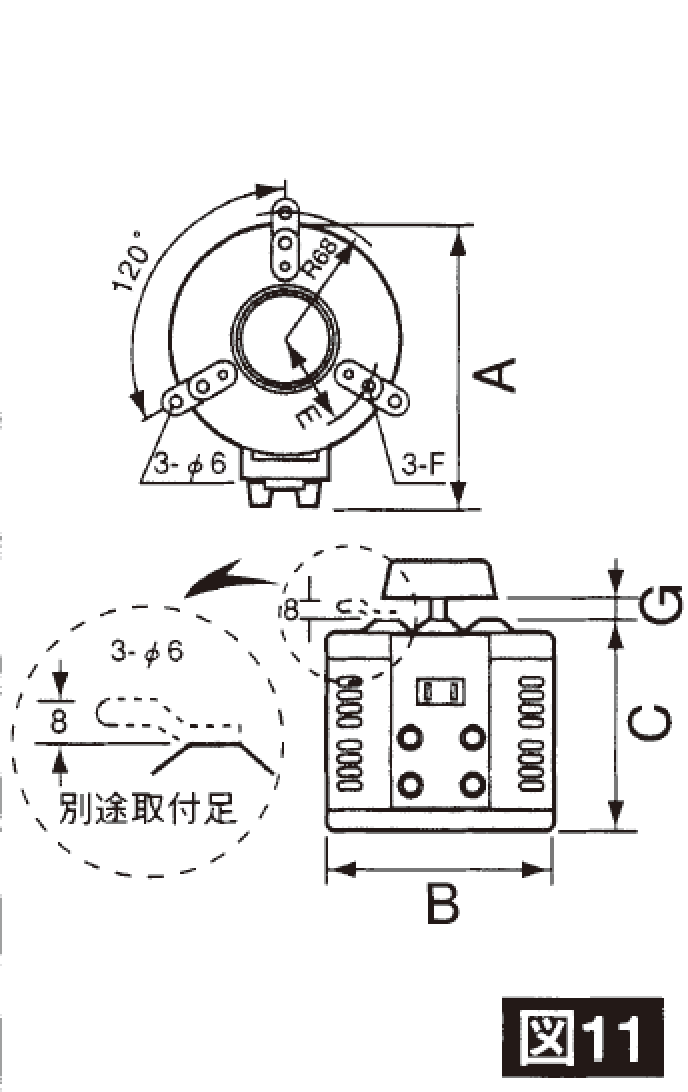

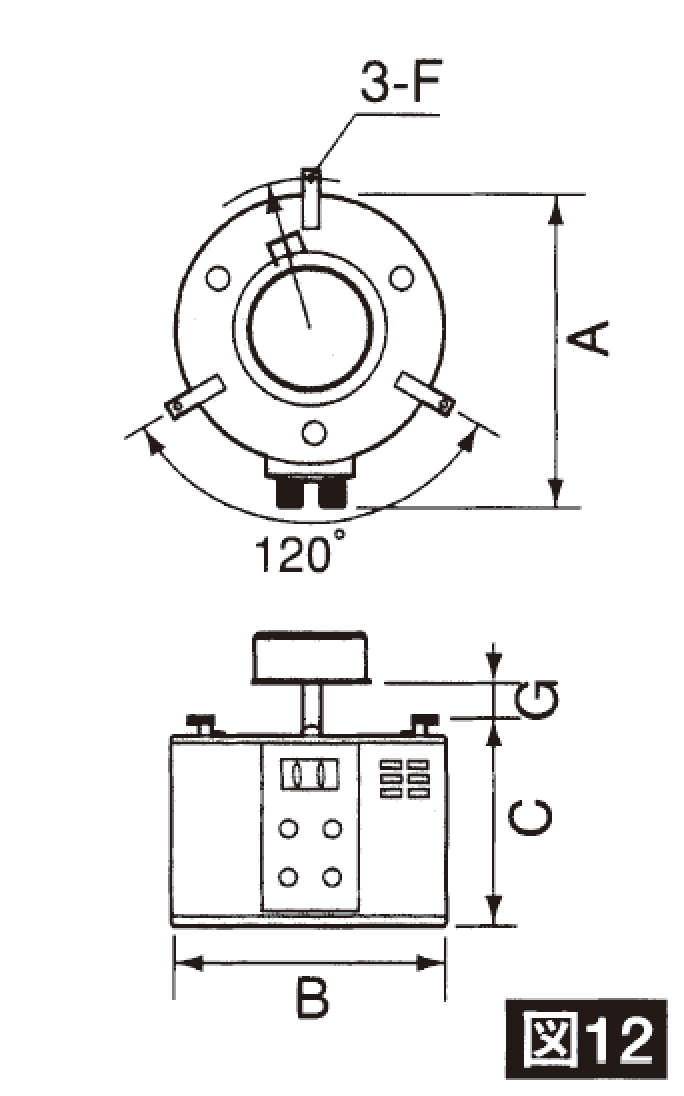

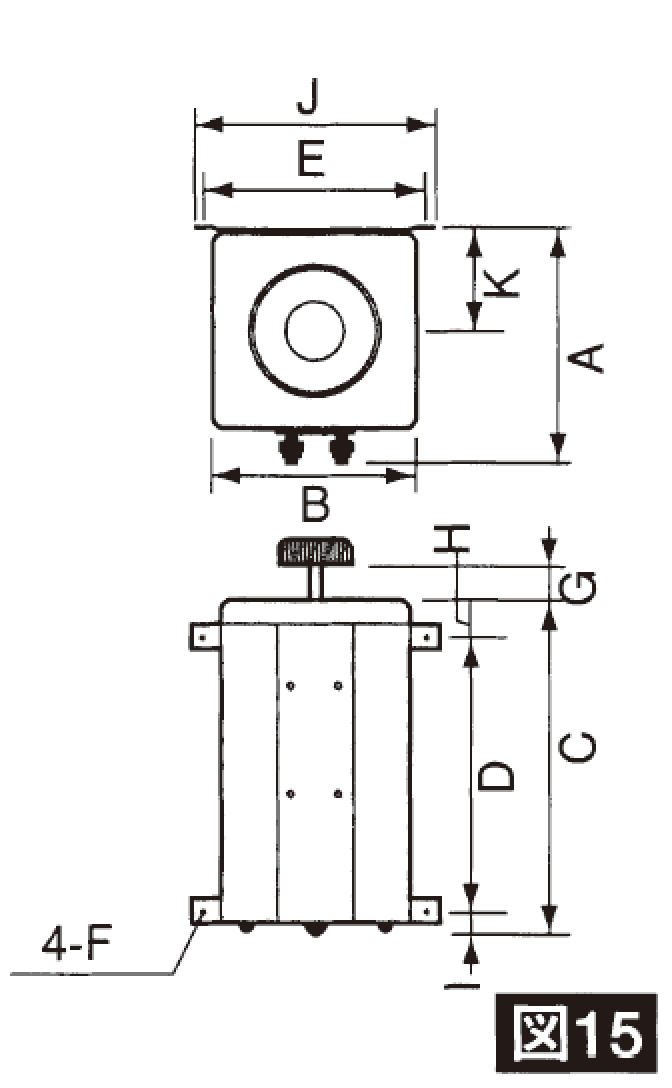

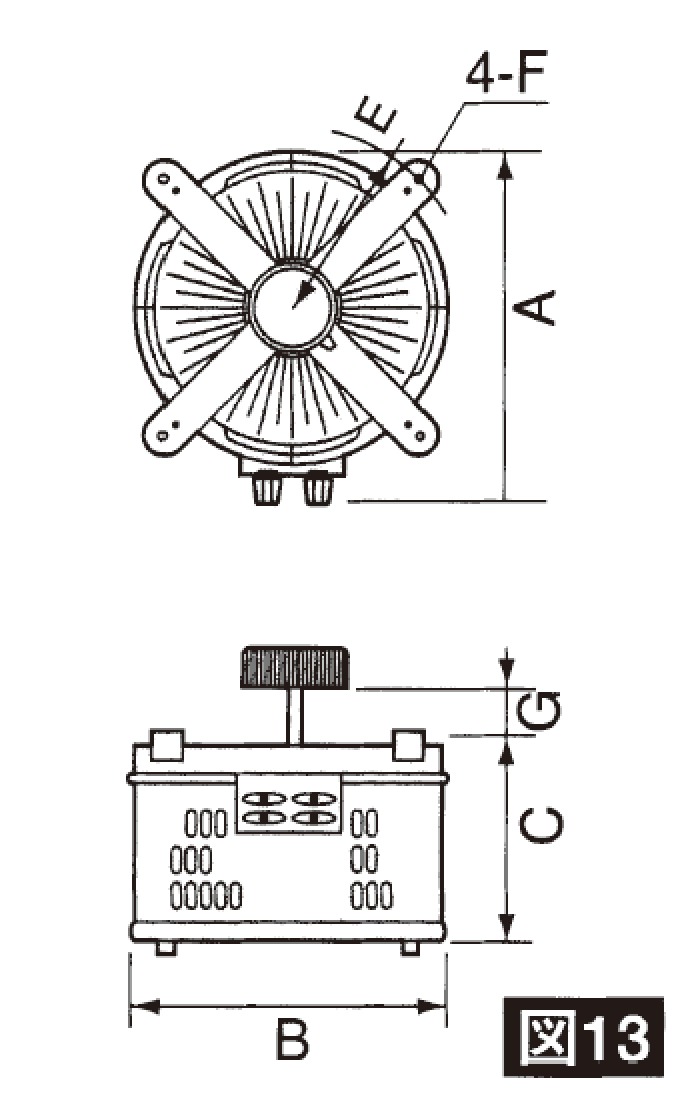

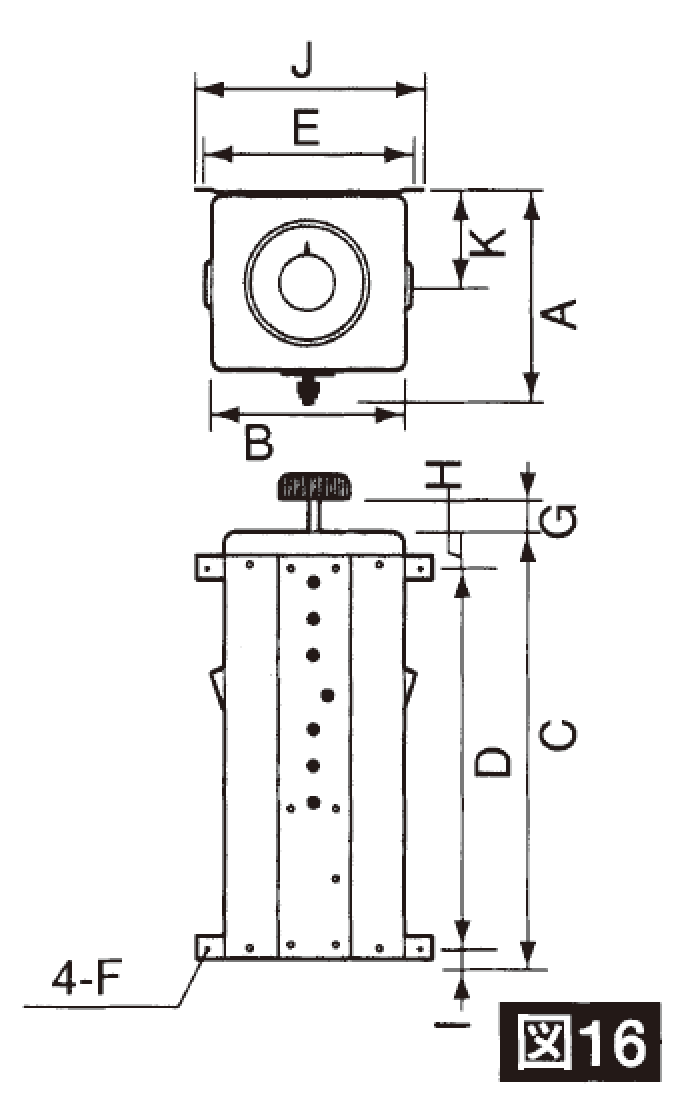

| 外観図 | 図11 | 図12 | 図13 | 図14 | 図15 | 図17 | ||||||||
■特注仕様は型式の末尾に-Sが付きます。
| 仕様/型式 | S-260-60B | S-260-80B | S-260-100B◇ | S-260-120B | S-260-150B◇ | S-260-200B◇ | S-260-250B◇ | S-260-300B◇ | S-260-400B◇ | S-260-500B◇ | |||
| 相数 | 単相2線 | ||||||||||||
| 出
力 |
出力電圧 | 0～260V | |||||||||||
| 分解能（V） | 0.8 | 0.8 | 0.8 | 0.6 | 0.8 | 0.8 | 1.6 | 1.6 | 1.6 | 1.6 | |||
| 電圧変動率 | 5％以下（出力電圧最大時） | ||||||||||||
| 最大電流（Ａ） | 60 | 80 | 100 | 120 | 150 | 200 | 250 | 300 | 400 | 500 | |||
| 最大容量(kvA) | 12 | 16 | 20 | 24 | 30 | 40 | 50 | 60 | 80 | 100 | |||
| 定格時間 | 4時間 | ||||||||||||
| 入 力 |
入力電圧 | 200V | |||||||||||
| 入力周波数 | 50/60Hz | ||||||||||||
| 環 境 |
使用周囲温度 | 0～40°C | |||||||||||
| 使用周囲湿度 | 35～85％RH | ||||||||||||
| 温度上昇 | コイル55K以下、鉄芯45K以下 | ||||||||||||
| 冷却方式 | 自冷式 | ||||||||||||
| 発熱量（kcal/h） | 518 | 691 | 864 | 1036 | 1296 | 1728 | 2160 | 2592 | 3456 | 4320 | |||
| 外
観 |
寸
法 |
A mm | 400 | 400 | 800 | 800 | 800 | 1200 | 1200 | 1200 | 1200 | 1200 | |
| B mm | 348 | 348 | 720 | 1000 | 1000 | 1000 | 1320 | 1320 | 1000 | 1320 | |||
| C mm | 594 | 790 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | |||
| D mm | 394 | 590 | 846 | 1126 | 1126 | 1126 | 1450 | 1460 | 1140 | 1460 | |||
| E mm | 385 | 385 | 705 | 985 | 985 | 985 | 1305 | 1305 | 985 | 1305 | |||
| F mm | φ10.5 | φ10.5 | – | – | – | – | – | – | – | – | |||
| G mm | 50 | 50 | – | – | – | – | – | – | – | – | |||
| H mm | 100 | 100 | – | – | – | – | – | – | – | – | |||
| l mm | 100 | 100 | – | – | – | – | – | – | – | – | |||
| J mm | 420 | 420 | – | – | – | – | – | – | – | – | |||
| K mm | 180 | 180 | – | – | – | – | – | – | – | – | |||
| シャフト径 | φ15 | φ15 | – | – | – | – | – | – | – | – | |||
| 端子サイズ | M8 | M10 | M10 | M10 | M12 | M16 | |||||||
| 質量 kg | 90.0 | 110 | 180 | 240 | 240 | 345 | 345 | 460 | 690 | 820 | |||

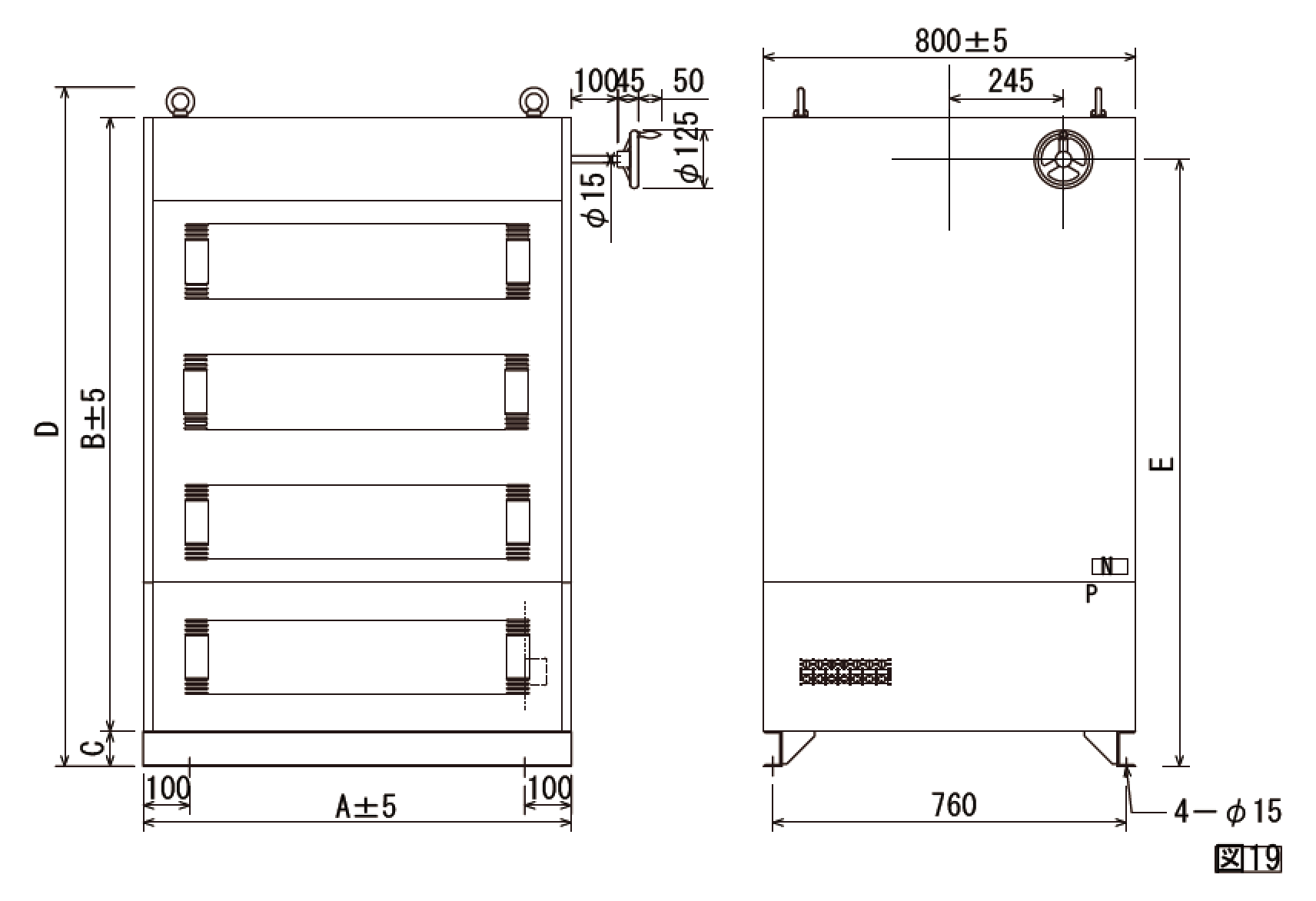

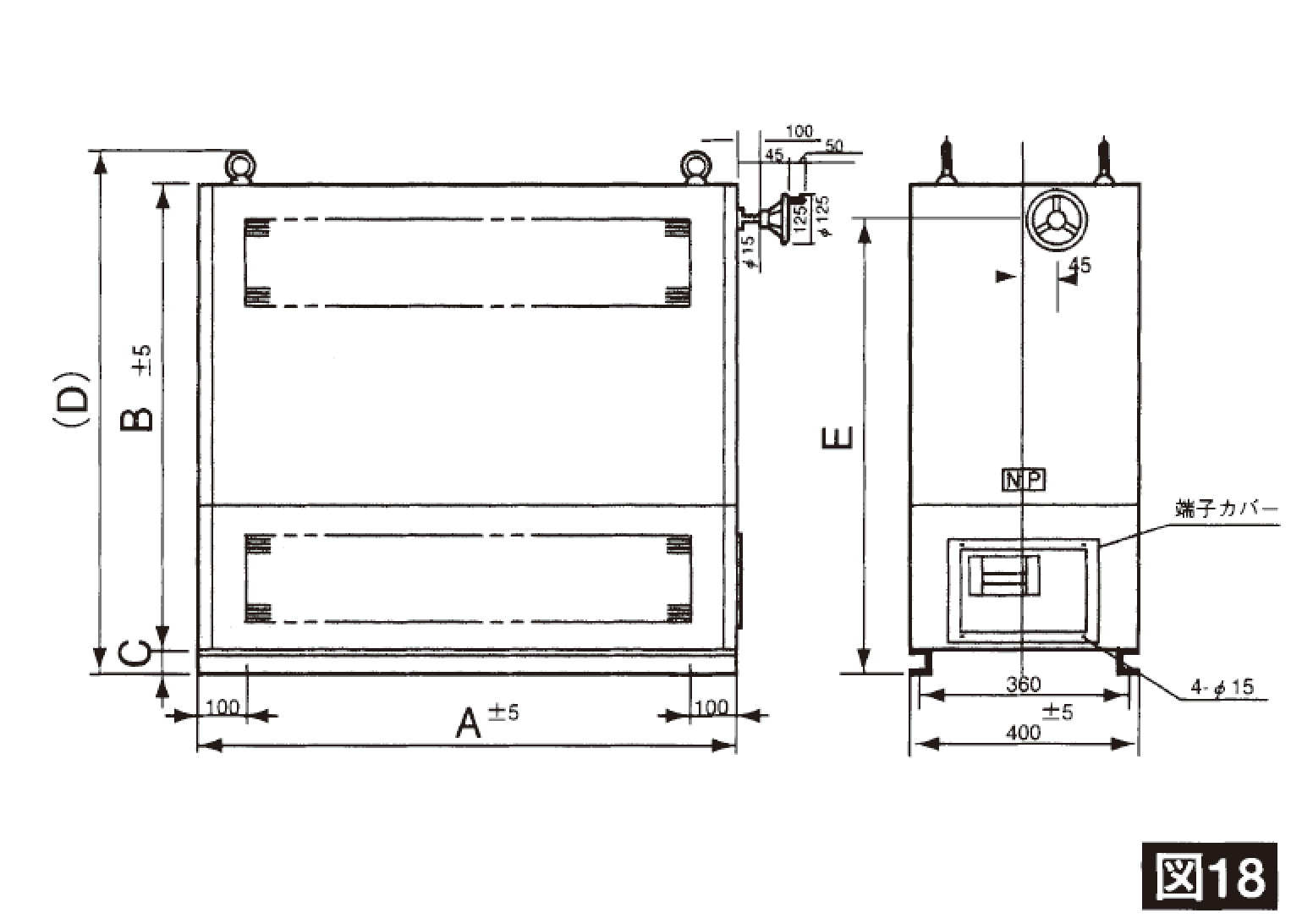

| 外観図 | 図17 | 図18 | 図19 | ||||||||||
■特注仕様は型式の末尾に-Sが付きます。
●※印は取付金具が附属しています。
●◇印はシリーズ結線です。
