| 仕様/型式 | S3P-240-2 | S3P-240-3 | S3P-240-5 | S3P-240-10 | S3P-240-15 | S3P-240-20 | S3P-240-30 | |||||
| 相数 | 三相3線 | 三相4線※ | ||||||||||
| 出
力 |
出力電圧 | 0～240V | ||||||||||
| 分解能（V） | 0.5 | 0.6 | 0.7 | 0.9 | 1.1 | 1.1 | 1.3 | |||||
| 電圧変動率 | 5％以下（出力電圧最大時） | |||||||||||
| 最大電流（Ａ） | 2 | 3 | 5 | 10 | 15 | 20 | 30 | |||||
| 最大容量(kvA) | 0.69 | 1.04 | 1.73 | 3.46 | 5.2 | 6.9 | 10.4 | |||||
| 定格時間 | 4時間 | |||||||||||
| 入 力 |
入力電圧 | 200V | ||||||||||
| 入力周波数 | 50/60Hz | |||||||||||
| 環 境 |
使用周囲温度 | 0～40°C | ||||||||||
| 使用周囲湿度 | 35～85％RH | |||||||||||
| 温度上昇 | コイル55K以下、鉄芯45K以下 | |||||||||||
| 冷却方式 | 自冷式 | |||||||||||
| 発熱量（kcal/h） | 29 | 44 | 74 | 149 | 224 | 298 | 449 | |||||
| 外
観 |
寸 法 |
A mm | 165 | 165 | 165 | 197 | 197 | 260 | 298 | |||
| B mm | 145 | 145 | 145 | 175 | 175 | 235 | 275 | |||||
| C mm | 305 | 385 | 385 | 449 | 449 | 560 | 568 | |||||
| 端子サイズ | M6 | |||||||||||
| 質量 kg | 9.5 | 12.5 | 13.5 | 21.5 | 25.5 | 40.0 | 55.0 | |||||

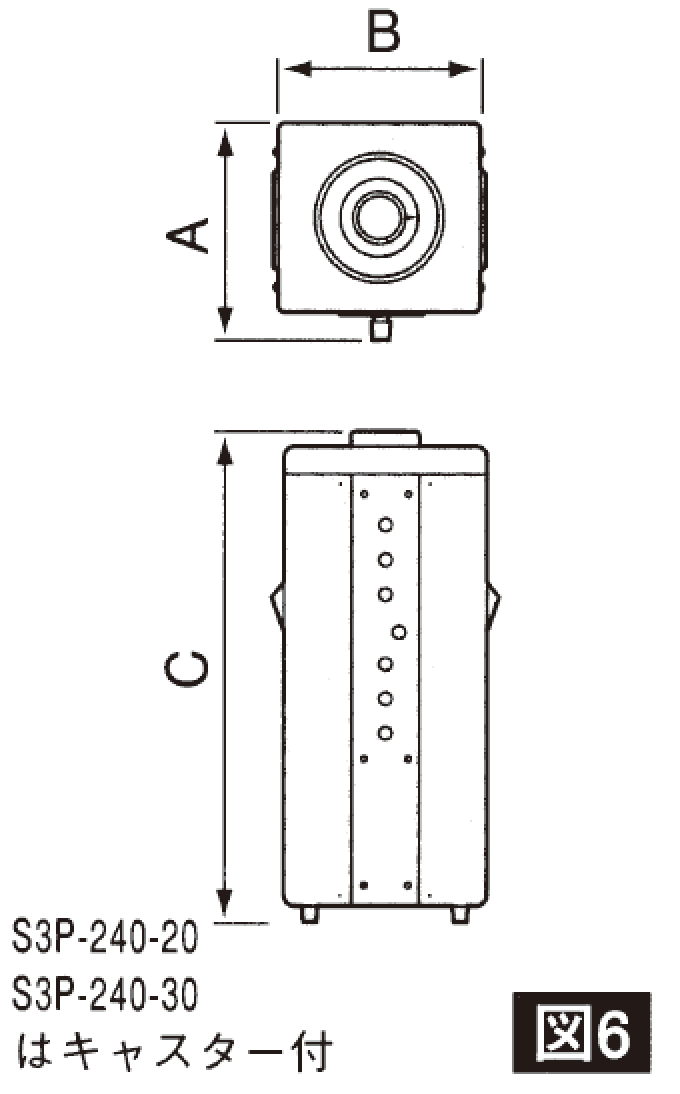

| 外観図 | 図6 | |||||||||||
※三相３線でも使用可。■特注仕様は型式の末尾に-Sが付きます。
| 仕様/型式 | S3P-240-45 | S3P-240-50 | S3P-240-60 | S3P-240-80 | S3P-240-100 | S3P-240-120 | S3P-240-150 | |||||
| 相数 | 三相3線 | |||||||||||
| 出
力 |
出力電圧 | 0～240V | ||||||||||
| 分解能（V） | 1.5 | 1.3 | 1.1 | 1.2 | 1.5 |
1.2 |
1.5 | |||||
| 電圧変動率 | 5％以下（出力電圧最大時） | |||||||||||
| 最大電流（Ａ） | 45 | 50 | 60 | 80 | 100 | 120 | 150 | |||||
| 最大容量(kvA) | 15.5 | 17.3 | 20.8 | 27.7 | 34.6 | 41.6 | 52.0 | |||||
| 定格時間 | 4時間 | |||||||||||
| 入 力 |
入力電圧 | 200V | ||||||||||
| 入力周波数 | 50/60Hz | |||||||||||
| 環 境 |
使用周囲温度 | 0～40°C | ||||||||||
| 使用周囲湿度 | 35～85％RH | |||||||||||
| 温度上昇 | コイル55K以下、鉄芯45K以下 | |||||||||||
| 冷却方式 | 自冷式 | |||||||||||
| 発熱量（kcal/h） | 669 | 747 | 898 | 1197 | 1495 | 1797 | 2246 | |||||
| 外
観 |
寸 法 |
A mm | 348 | 800 | 800 | 800 | 800 | 1200 | 1200 | |||
| B mm | 348 | 400 | 400 | 400 | 400 | 400 | 400 | |||||
| C mm | 835 | 1095 | 1095 | 1095 | 1095 | 1135 | 1135 | |||||
| 端子サイズ | M8 | M6 | M8 | M10 | ||||||||
| 質量 kg | 92.0 | 180 | 195 | 200 | 240 | 325 | 370 | |||||

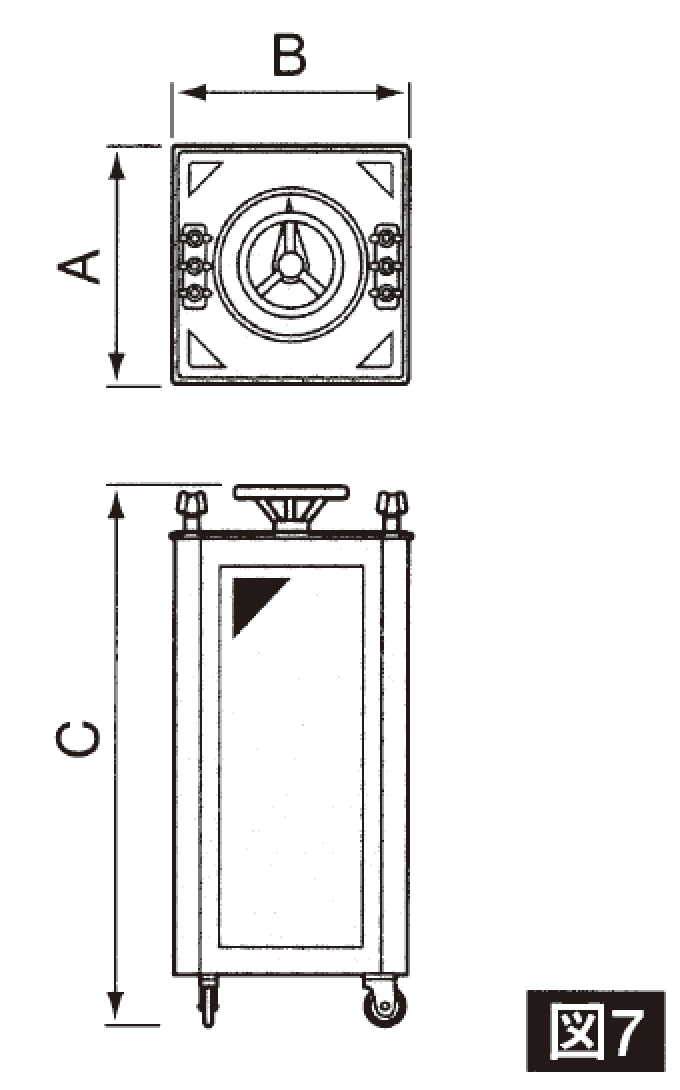

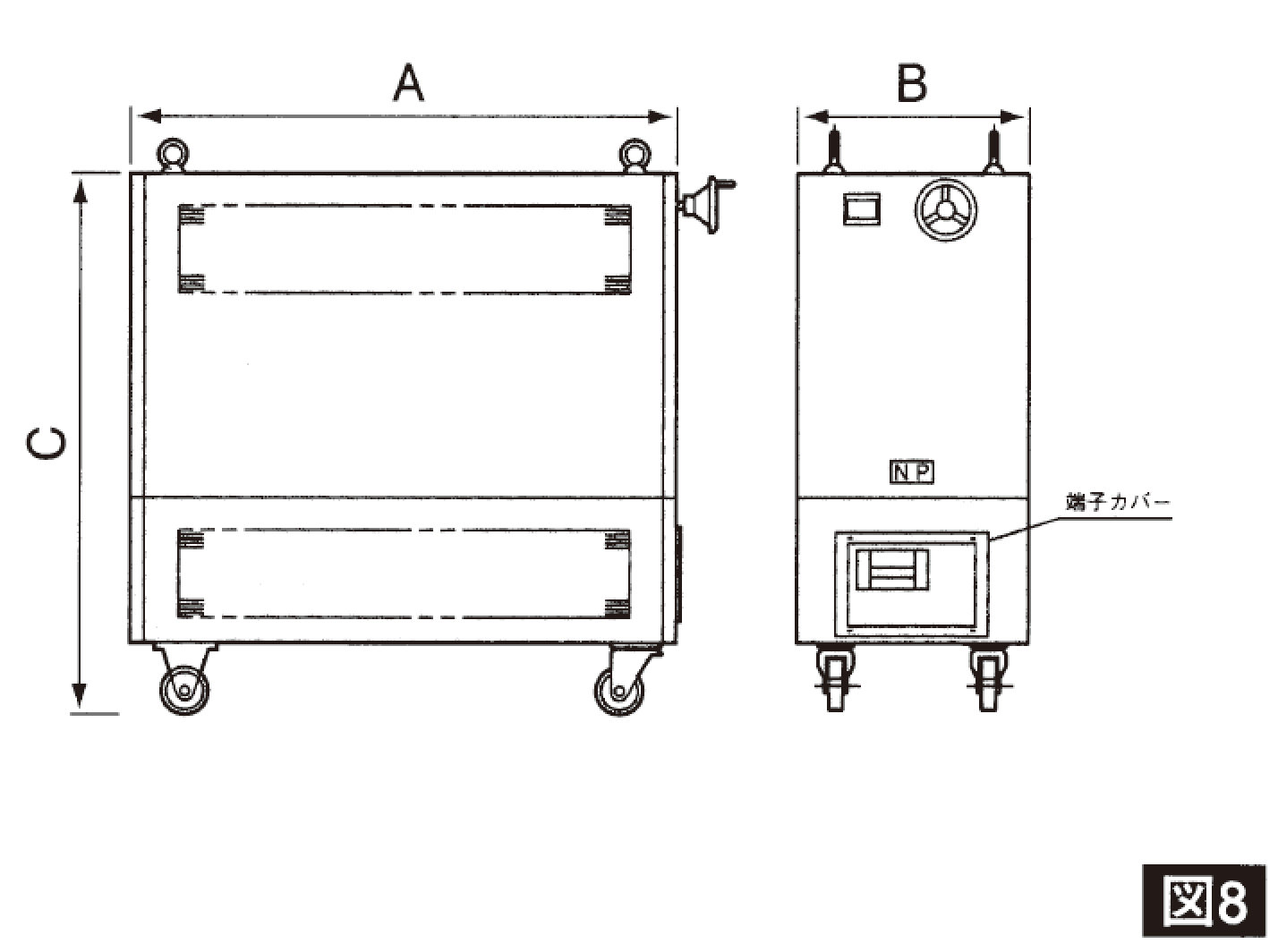

| 外観図 | 図7 | 図8 | ||||||||||
■特注仕様は型式の末尾に-Sが付きます。
| 仕様/型式 | S3P-240-160 | S3P-240-200 | S3P-240-250 | S3P-240-300 | S3P-240-350 | S3P-240-400 | S3P-240-500 | |||
| 相数 | 三相3線 | |||||||||
| 出
力 |
出力電圧 | 0～240V | ||||||||
| 分解能（V） | 1.2 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |||
| 電圧変動率 | 5％以下（出力電圧最大時） | |||||||||
| 最大電流（Ａ） | 160 | 200 | 250 | 300 | 350 | 400 | 500 | |||
| 最大容量(kvA) | 55.4 | 69.3 | 86.6 | 104.0 | 121.2 | 138.6 | 173.2 | |||
| 定格時間 | 4時間 | |||||||||
| 入 力 |
入力電圧 | 200V | ||||||||
| 入力周波数 | 50/60Hz | |||||||||
| 環 境 |
使用周囲温度 | 0～40°C | ||||||||
| 使用周囲湿度 | 35～85％RH | |||||||||
| 温度上昇 | コイル55K以下、鉄芯45K以下 | |||||||||
| 冷却方式 | 自冷式 | |||||||||
| 発熱量（kcal/h） | 2394 | 2994 | 3741 | 4493 | 5236 | 5988 | 7482 | |||
| 外
観 |
寸 法 |
A mm | 1200 | 1200 | 920 | 1200 | 1200 | 1200 | 1400 | |
| B mm | 400 | 400 | 800 | 800 | 800 | 800 | 800 | |||
| C mm | 1455 | 1455 | 1420 | 1100 | 1420 | 1420 | 1700 | |||
| 端子サイズ | M10 | M12 | M16 | |||||||
| 質量 kg | 420 | 460 | 550 | 740 | 830 | 920 | 1100 | |||
| 外観図 | 図8 | |||||||||
■特注仕様は型式の末尾に-Sが付きます。
