入力電圧単相100V 出力電圧単相 0〜130V/V-130 ･ S-130シリーズ

説明ページへ戻る

仕様/型式			V-130-3※	V-130-5※	S-130-10※	S-130-15※	S-130-20	S-130-30	S-130-40		S-130-50	S-130-60
相数			単相2線
出力	出力電圧		0〜130V
	分解能（V）		0.4	0.6	0.5	0.7	0.6	0.7	0.7		0.8	0.7
	電圧変動率		５％以下（出力電圧最大時）
	最大電流（Ａ）		3	5	10	15	20	30	40		50	60
	最大容量(kvA)		0.3	0.5	1	1.5	2	3	4		5	6
	定格時間		4時間
入力	入力電圧		100V
	入力周波数		50/60Hz
環境	使用周囲温度		0〜40°C
	使用周囲湿度		35〜85％RH
	温度上昇		コイル55K以下、鉄芯45K以下
	冷却方式		自冷式
	発熱量（kcal/h）		13	21	43	64	86	129	172		216	259
外観	寸法	A mm	139	139	188	188	250	290	348		348	300
		B mm	116	116	162	162	220	256	348		348	275
		C mm	130	130	155	168	195	228	290		360	491
	端子サイズ		M6						M8
	質量 kg		3.0	3.6	5.0	6.8	11.0	15.0	29.0		31.0	35.0

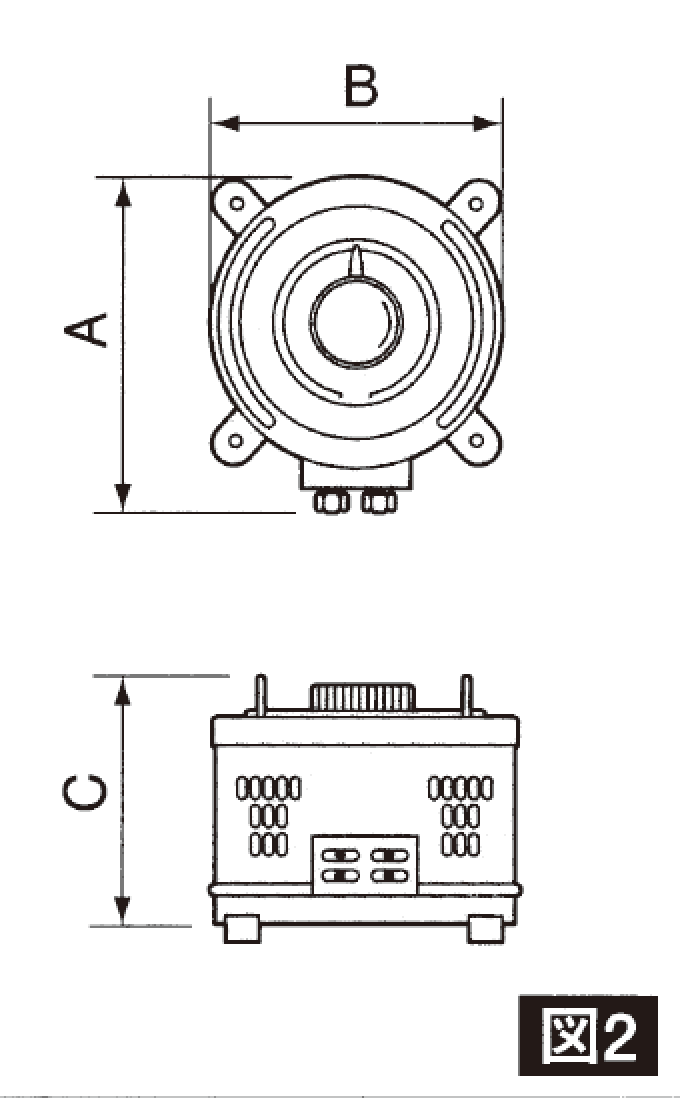

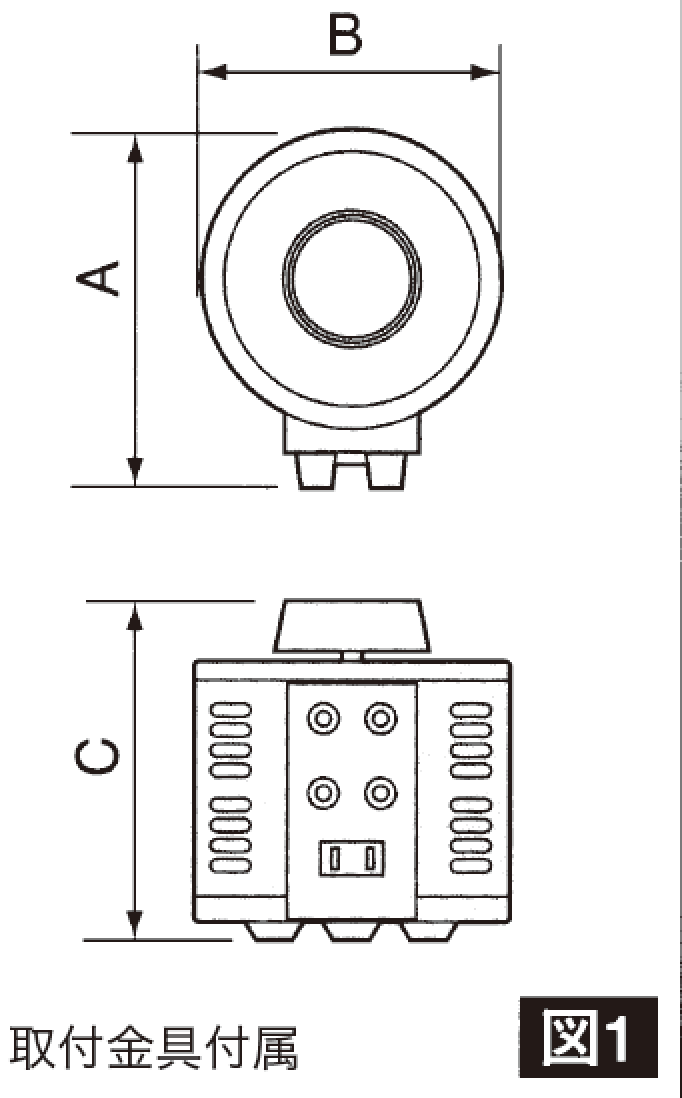

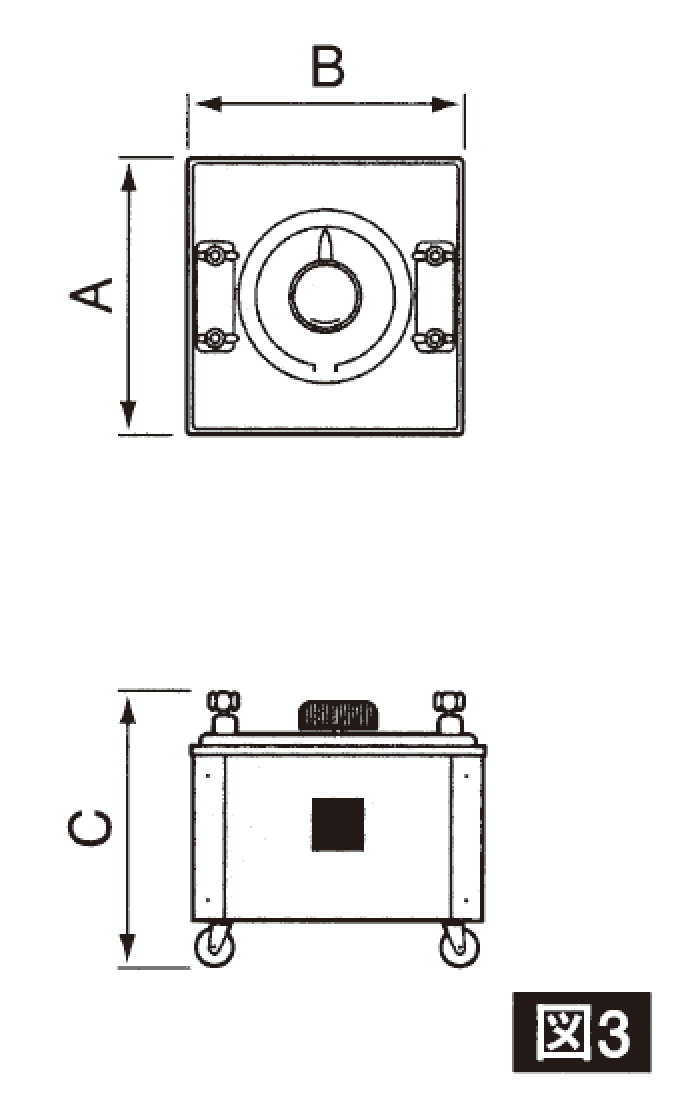

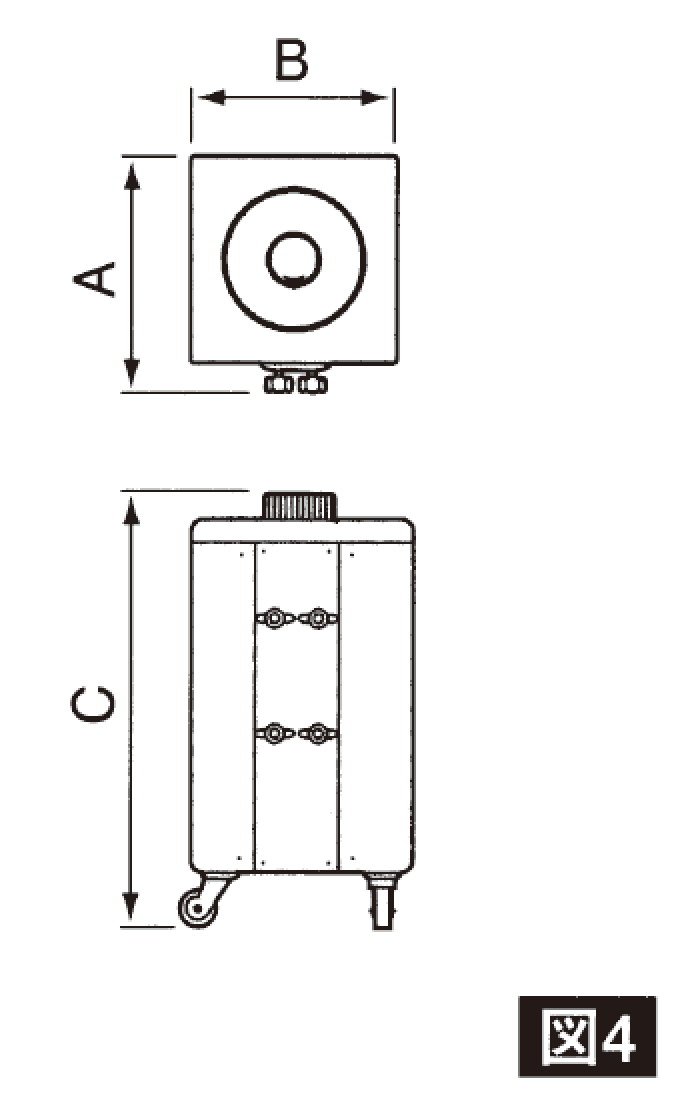

	外観図		図1				図2		図3			図4

■特注仕様は型式の末尾に-Sが付きます。

※印は取付金具が附属しています。

仕様/型式			S-130-80	S-130-100	S-130-120	S-130-150	S-130-200	S-130-250	S-130-300		S-130-400	S-130-500
相数			単相2線
出力	出力電圧		0〜130V
	分解能（V）		0.7	0.8	0.7	0.8	0.8	0.8	0.8		0.8	0.8
	電圧変動率		5％以下（出力電圧最大時）
	最大電流（Ａ）		80	100	120	150	200	250	300		400	500
	最大容量(kVA)		8	10	12	15	20	25	30		40	50
	定格時間		4時間
入力	入力電圧		100V
	入力周波数		50/60Hz
環境	使用周囲温度		0〜40°C
	使用周囲湿度		35〜85％RH
	温度上昇		コイル55K以下、鉄芯45K以下
	冷却方式		自冷式
	発熱量（kcal/h）		345	432	518	648	864	1080	1296		1728	2160
外観	寸法	A mm	400	400	400	400	800	800	800		1200	1200
		B mm	348	348	348	348	400	400	400		400	400
		C mm	499	595	714	835	815	1095	1095		1135	1455
	端子サイズ		M8	M10	M12		M10	M12				M16
	質量 kg		50.0	52.0	90.0	95.0	180	210	240		345	410
	外観図		-				-

■特注仕様は型式の末尾に-Sが付きます。
