入力電圧単相200V 出力電圧単相 0〜260V/V-260・S-260シリーズ

説明ページへ戻る

仕様/型式			V-260-1※	V-260-2※	V-260-2.5※	S-260-3※	S-260-5※	S-260-10	S-260-15		S-260-20		S-260-30◇	S-260-40	S-260-50◇
相数			単相2線
出力	出力電圧		0〜260V
	分解能（V）		0.6	0.6	0.6	0.5	0.7	0.7	0.7		0.8		0.7	0.8	0.8
	電圧変動率		5％以下（出力電圧最大時）
	最大電流（Ａ）		1	2	2.5	3	5	10	15		20		30	40	50
	最大容量(kvA)		0.2	0.4	0.5	0.6	1	2	3		4		6	8	10
	定格時間		4時間
入力	入力電圧		200V
	入力周波数		50/60Hz
環境	使用周囲温度		0〜40°C
	使用周囲湿度		35〜85％RH
	温度上昇		コイル55K以下、鉄芯45K以下
	冷却方式		自冷式
	発熱量（kcal/h）		8	17	21	26	43	86	129		172		259	345	432
外観	寸法	A mm	139	139	139	188	188	290	330		348		305	348	348
		B mm	116	116	116	162	162	256	306		348		275	348	348
		C mm	130	130	130	155	168	228	212		310		491	499	605
	端子サイズ		M6								M8		M6	M8
	質量 kg		3.0	3.6	3.6	6.5	7.0	14.5	21.5		29.0		35.0	50.0	52.0
	外観図		図１					図2			図3		図4	図3

■特注仕様は型式の末尾に-Sが付きます。

仕様/型式			S-260-60	S-260-80	S-260-100◇	S-260-120	S-260-150◇	S-260-200◇	S-260-250◇		S-260-300◇		S-260-400◇	S-260-500◇
相数			単相2線
出力	出力電圧		0〜260V
	分解能（V）		0.8	0.8	0.8	0.6	0.8	0.8	1.6		1.6		1.6	1.6
	電圧変動率		5％以下
	最大電流（Ａ）		60	80	100	120	150	200	250		300		400	500
	最大容量(kvA)		12	16	20	24	30	40	50		60		80	100
	定格時間		4時間
入力	入力電圧		200V
	入力周波数		50/60Hz
環境	使用周囲温度		0〜40°C
	使用周囲湿度		35〜85％RH
	温度上昇		コイル55K以下、鉄芯45K以下
	冷却方式		自冷式
	発熱量（kcal/h）		518	691	864	1036	1296	1728	2160		2592		3456	4320
外観	寸法	A mm	348	400	800	800	800	1200	1200		1200		1200	1200
		B mm	348	348	400	400	400	400	400		400		800	800
		C mm	715	910	795	1095	1095	135	1455		1420		1100	1420
	端子サイズ		M8				M10						M12	M16
	質量 kg		90.0	110	180	240	240	345	410		460		690	820

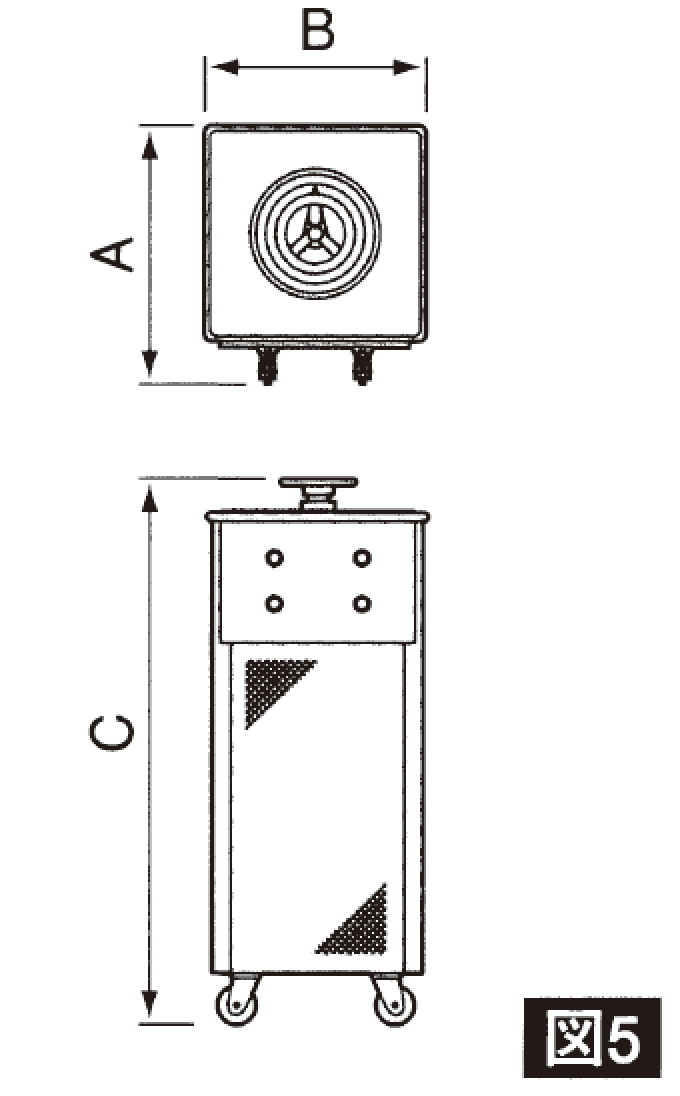

	外観図		図3	図5	図8

■特注仕様は型式の末尾に-Sが付きます。

※印は取付金具が附属しています。
◇印はシリーズ結線です。
