電力調整器

サイリスタを制御素子として使用し小信号で大きな電力の制御を行う電力調整器です。
用途は各種温調機器の電力制御とか整流器の AC 側制御等に使用されます。



用途

• ヒーター
• 通信機器
• 電気炉
• 乾燥機
• ハンダ、メッキ槽 etc.

特長

• ソフトスタート、ソフトダウン(0.5sec)標準。
• 制御入力を選ばない。
• 異常警報端子付き。
• 電子式過電流保護機能内蔵。
• 位相制御/サイクル制御が選択できます。
• オプションとして定電圧、定電流、定電力、ヒューズ内蔵

選択注意点

• 適用負荷

  VC-100P、300P でのサイクル制御機能使用時は、抵抗負荷で温度係数の小さい負荷(例えば、ニクロム、鉄クロム)専用の装置です。抵抗値の温度係数の大きい負荷(例えば、タングステン、モリブデン)とか、変圧器の-次制御および誘導性負荷には適用できません。

• 無負荷での制御

  VC シリーズは無負荷での制御はできませんので、少なくとも 1A 位の電流が流れる負荷を接続してください。また、 位相制御タイプ(VC-100P、300P)で変圧器の一次側制御をする場合、変圧器が無負荷となるおそれがある場合は、 一次巻線と並列に 1A 位流れる様な抵抗を接続してください。

• 変圧器容量

  変圧器の一次側制御をする場合、変圧器容量は電圧調整器容量の約 2 倍としてください。

標準特性

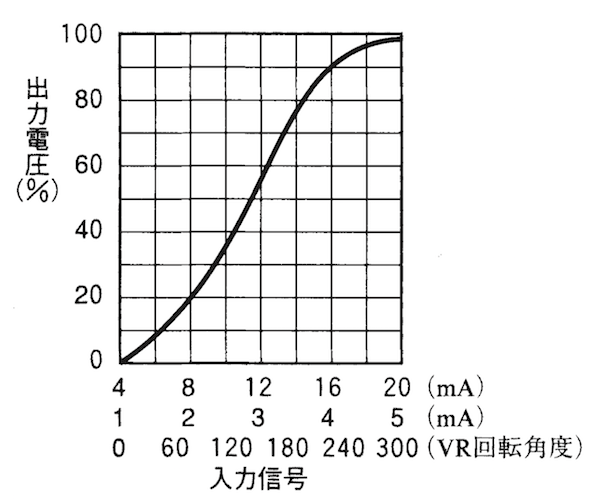

出力特性	勾配設定特性
ベース設定特性	周囲温度と許容電流

詳細図

結線図

単相

三相
