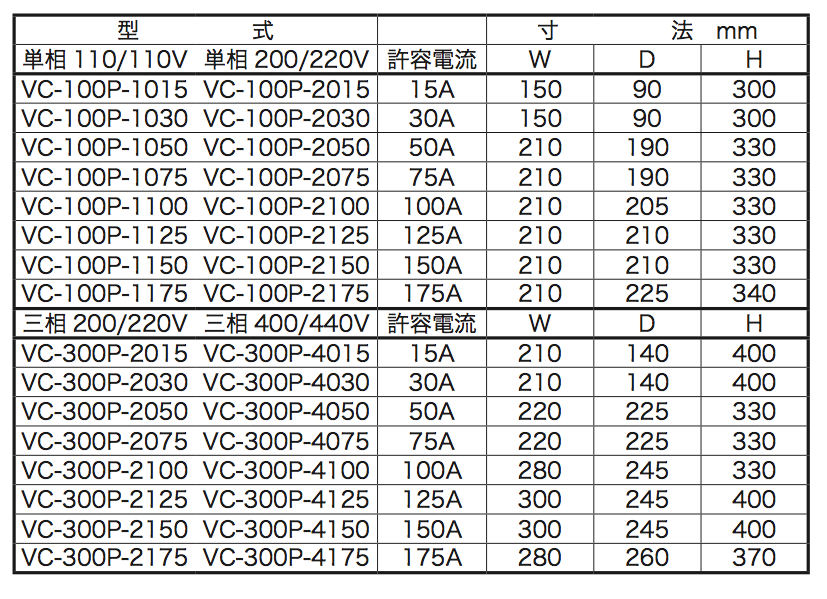

| 型式 | VC-100P- | VC-300P- | ||
| 相数 | 単相2線 | 三相3線 | ||
| 入力電圧 | 100/110V | 200/220V | 200/220V | 400/440V |
| 入力変動電圧 | ±10％ | |||
| 入力周波数 | 50/60Hz 共用 | |||
| 出力調整範囲 | 定格入力電圧の 0 〜 96％ | |||
| 許容電流 | 15A、30A、50A、75A、100A、125A、150A、175A | |||
| 適用負荷 | 抵抗負荷、誘導性負荷、変圧器一次制御 | |||
| 制御方式 | 位相制御方式、またはサイクル制御方式（制御基板内のジャンパーにて切替） | |||
| 制御素子 | サイリスタ逆並列 | サイリスタ、ダイオード逆並列 | ||
| 制御入力信号 | （1）電流 DC4 〜 20mA （2）電流 DC1 〜 5mA （3）電圧 DC1.5 〜 7.5V （4）可変抵抗 10kΩ （5）接点 |
|||
| 内蔵機能 | （1）勾配設定 0 〜 100％ （2）手動設定 0 〜 100％ （3）ベース設定 0 〜 50％ （4）間欠周期設定 0.5 〜 2 秒（サイクル制御方式の時） |
|||
| 保護回路 | （1）過電流保護（定格ピーク電流 120％にてゲート OFF） （2）加熱保護（冷却ファン故障時ゲート OFF）：風冷機種のみ （3）瞬停保護（瞬停時ゲート OFF、復電後自動復帰） （4）欠相保護（欠相時ゲート OFF）三相機種のみ |
|||
| 冷却方式 | 100A までは自冷、125A 以上は強制風冷 | |||
| 許容周囲温度 | 0 〜 40℃（41 〜 55℃は出力低減、55℃にて 20％減） | |||
| 絶縁抵抗 | 5MΩ 以上（DC500V メガーにて） | |||
| 絶縁耐力 | 100、200V 系ー 200V、400V 系ー 2500V1 分間以上 | |||
| 塗装色 | マンセル N1.0 | |||

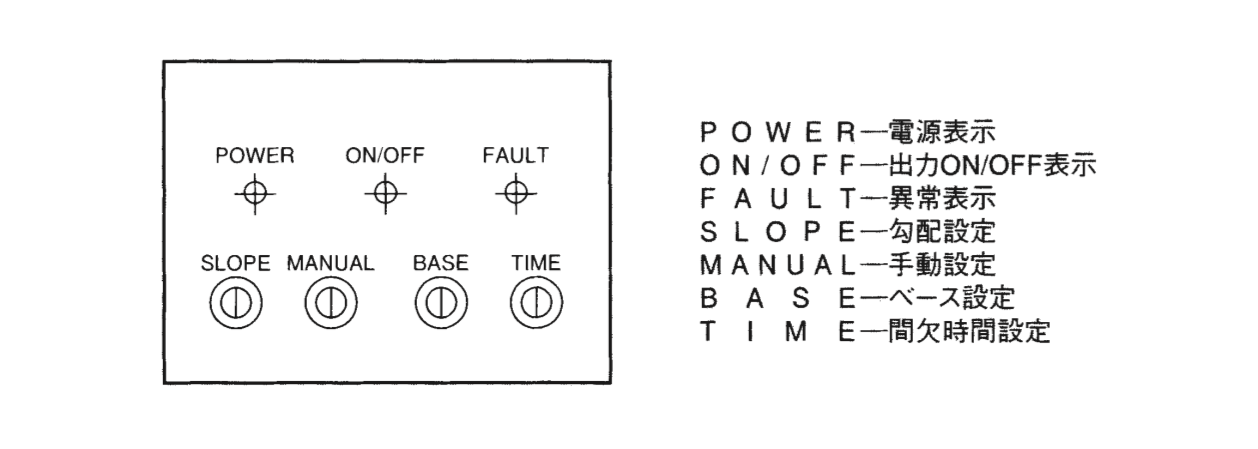

| その他 | （1）制御入力に関係なくゲート ON/OFF 可能（接点にて） （2）異常時警報用接点出力ー 1C.（接点定格 DC30V、2A） （3）出力ソフトスタート（0.5 秒）位相制御方式時のみ有効 （4）表示灯 受電表示……………緑色 LED 出力状態表示………緑色 LED 異常表示……………赤色 LED |
|||
