| 仕様/型式 | HVT- | |||||||||||
| 100-5 | 100-10 | 100-20 | 100-50 | 100-100 | 150-5 | 150-10 | 150-20 | 150-50 | 150-100 | |||
| 出 力 |
容量（kVA） | 0.5 | 1.0 | 2.0 | 5.0 | 10.0 | 0.5 | 1.0 | 2.0 | 5.0 | 10.0 | |
| 定格電圧（AC） | 0～10kV | 0～15kV | ||||||||||
| 定格電流（mA） | 50 | 100 | 200 | 500 | 1000 | 33 | 67 | 133 | 333 | 667 | ||
| 過電流設定値(mA) | 5～50 | 10～100 | 20～200 | 50～500 | 100～1000 | 3.3～33 | 6.7～67 | 13.3～133 | 33.3～333 | 66.7～667 | ||
| 時間定格 | 30分間 | |||||||||||
| 入 力 |
相数 | 単相2線 | ||||||||||
| 定格電圧 | AC100Vまたは200V（ご指定） | |||||||||||
| 定格周波数 | 50/60Hz | |||||||||||
| 環 境 |
冷却方式 | 乾式自冷 | ||||||||||
| 周囲温度 | 0～40°C | |||||||||||
| 周囲湿度 | 35～85％RH | |||||||||||
| 外 観 |
寸 法 |
W mm | 480 | 480 | 480 | 520 | 600 | 480 | 480 | 520 | 520 | 604 |
| D mm | 420 | 420 | 480 | 600 | 600 | 480 | 480 | 600 | 600 | 1048 | ||
| H mm | 925 | 925 | 995 | 1095 | 1348 | 995 | 995 | 1095 | 1265 | 1465 | ||
| 重量 kg | 120 | 130 | 140 | 160 | 220 | 130 | 140 | 170 | 180 | 240 | ||

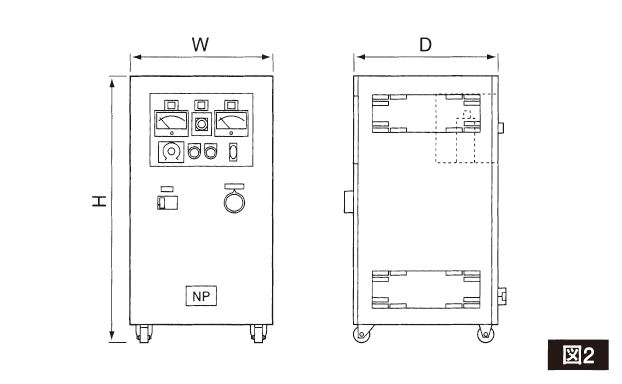

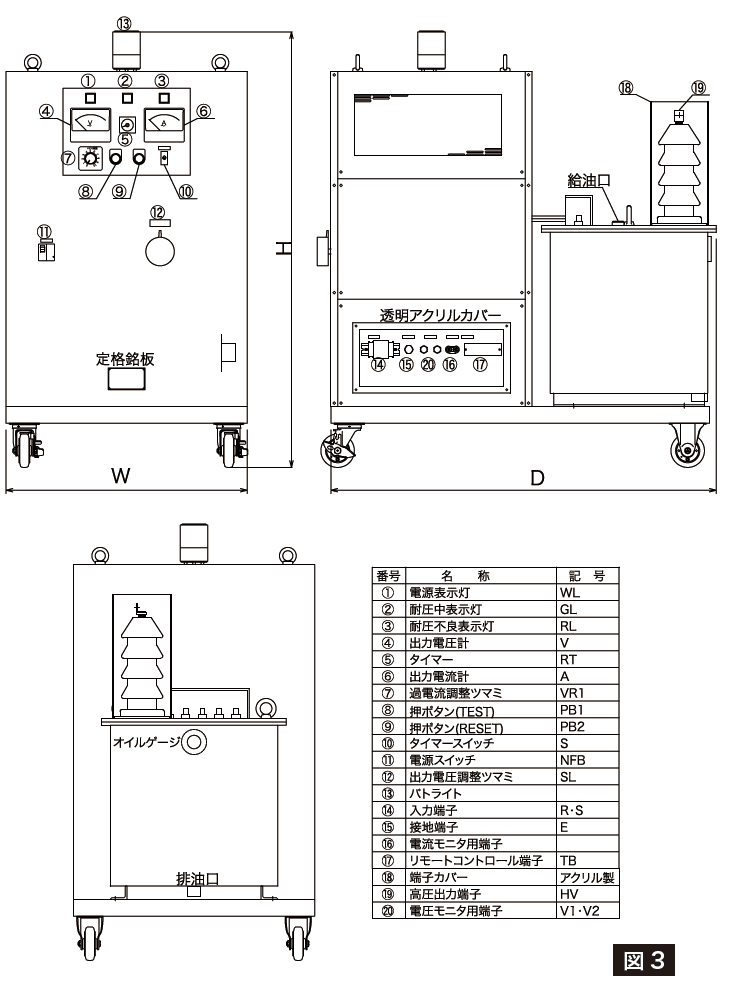

| 外観図 | 図2 | 図3 | ||||||||||
※50kVまで製作いたします。
