| 仕様/型式 | RZ-100 -1A |
RZ-100 -2A |
RZ-100 -3A |
RZ-100 -4A |
RZ-100 -6A |
RZ-100 -10A |
RZ-200 -2A |
RZ-200 -3A |
|
| 容量（kVA） | 1 | 2 | 3 | 4 | 6 | 10 | 2 | 3 | |
| 電圧（V） | AC/単相100V | AC/単相200V | |||||||
| 電流（A） | 0.5A毎0.5～10A | 1A毎1～20A | 1.5A毎1.5～30A | 2A毎2～40A | 3A毎3～60A | 5A毎5～100A | 0.5A毎0.5～10A | 0.75A毎0.75～15A | |
| ノッチ数 | 21（OFF 含む） | ||||||||
| 寸
法 |
Ｗ ㎜ | 540 | 540 | 540 | 540 | 540 | 540 | 540 | 540 |
| Ｄ ㎜ | 360 | 360 | 510 | 510 | 510 | 720 | 360 | 510 | |
| Ｈ ㎜ | 875 | 875 | 875 | 875 | 875 | 875 | 875 | 875 | |
| 質量 kg | 50 | 55 | 60 | 65 | 85 | 105 | 55 | 60 | |

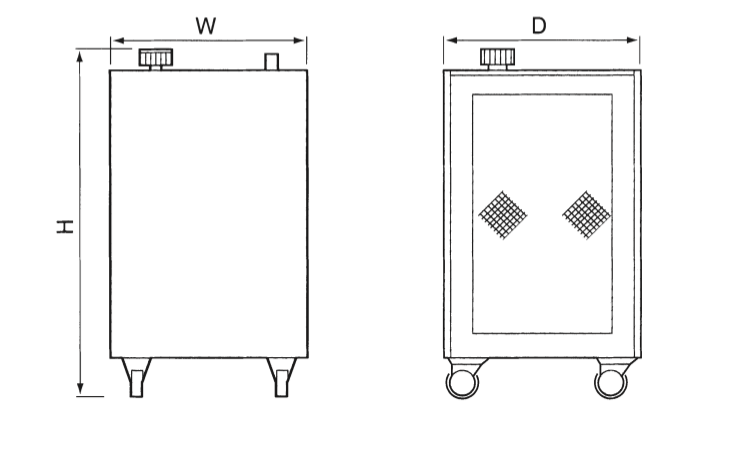

| 外観図 | 図1 | ||||||||
| 仕様/型式 | RZ-200 -4A |
RZ-200 -8A |
RZ-200 -10A |
3RZ-200 -2A |
3RZ-200 -3A |
3RZ-200 -5A |
3RZ-200 -9A |
3RZ-200 -12A |
|
| 容量（kVA） | 4 | 8 | 10 | 2 | 3 | 5 | 9 | 12 | |
| 電圧（V） | AC/単相200V | AC/三相200V | |||||||
| 電流（A） | 1A毎1～20A | 2A毎2～40A | 2.5A毎2.5～50A | 0.58A毎0.58～5.8A | 0.87A毎0.87～8.7A | 1.44A毎1.44～14.4A | 2.6A毎2.6～26A | 3.46A毎3.46～34.6A | |
| ノッチ数 | 21（OFF 含む） | 11（OFF 含む） | |||||||
| 寸
法 |
Ｗ ㎜ | 540 | 540 | 540 | 540 | 540 | 540 | 540 | 540 |
| Ｄ ㎜ | 510 | 720 | 720 | 510 | 510 | 510 | 630 | 840 | |
| Ｈ ㎜ | 875 | 875 | 875 | 875 | 875 | 875 | 875 | 875 | |
| 質量 kg | 70 | 100 | 105 | 70 | 75 | 80 | 115 | 135 | |
| 外観図 | 図1 | ||||||||
■特注仕様は型式の末尾に -S が付きます。
