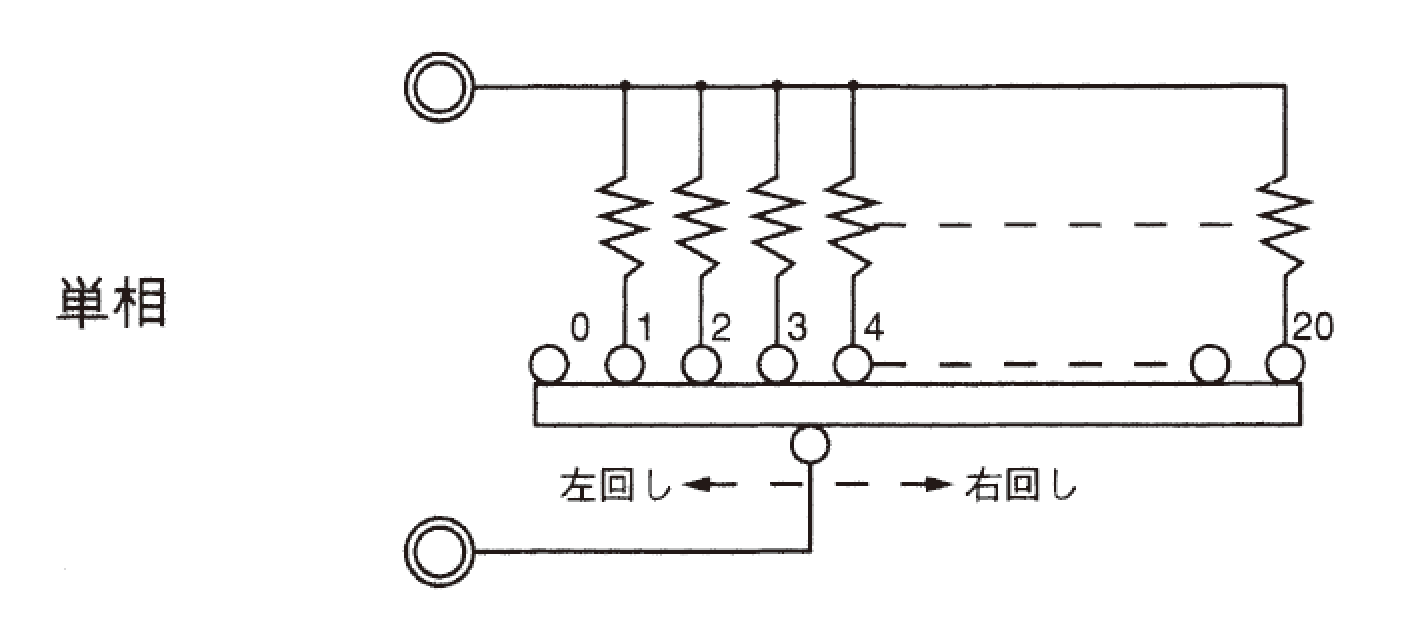

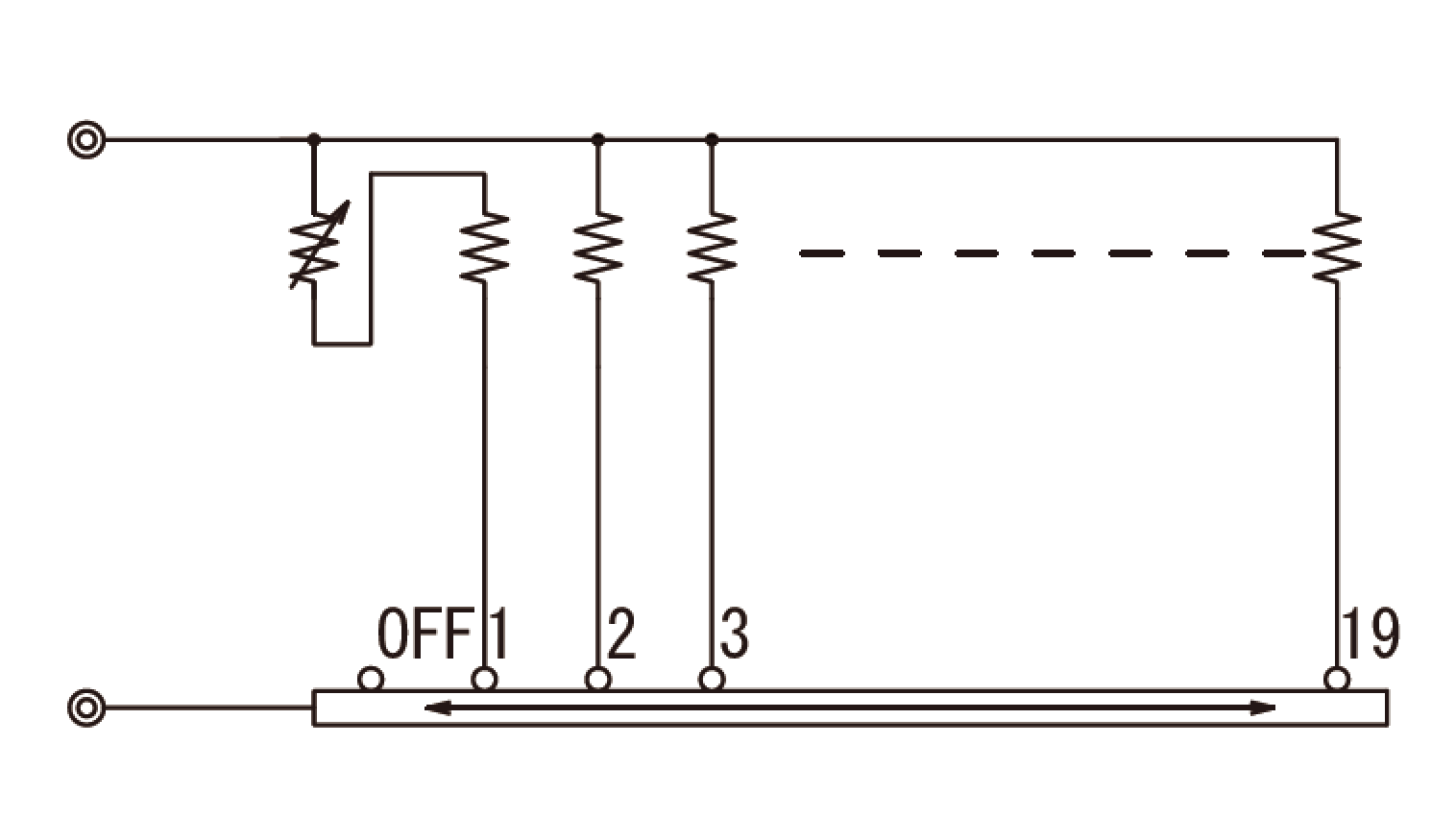

三相は単相と同じ回路が3 回路内蔵され内部でY 結線に接続されています。（ただし、11 ノッチ）

三相用を単相でご使用の時は、3 端子のうちの2 端子に単相電源を接続してください。

その場合、最大AC230V まで印加可能です。230V 印加の時の電流定格は三相の電流定格と同じになります。

並列結線
U.V.W およびu.v.w をそれぞれ短絡することにより、単相負荷として 使用可能です。その時の定格電圧は115V となり、三相の定格電流の 3 倍まで通電可能です。

直列結線
u-v またはU-V のみ短絡しU-V またはV-W 端子にAC または DC230V を印加することにより、三相の定格電流まで使用可能な 単相負荷となります。230V 以下の電圧でも自由に使用可能ですが、 230V に対して電圧の下がった比率だけ流れる電流も少なくなります。
