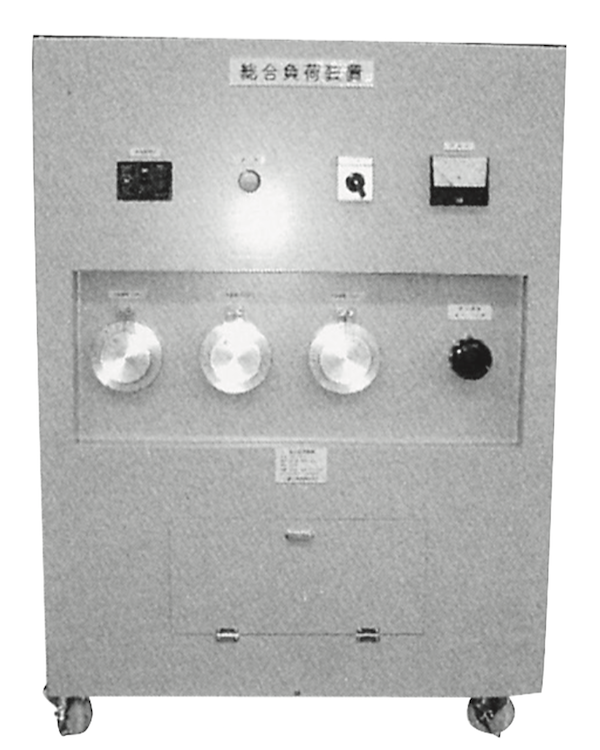

総合負荷装置

交流機器は一般に負荷力率(0 ~ 100%)を有するものでありこれらの厳密な試験には 機器に応じた力率を作り出す負荷装置で試験を行う必要があります。 UL 型総合負荷試験装置は、これらの試験の目的に合致させ力率および電流を定電圧のもとで可変できる装置 です。

用途

• 交流機器(発電機、模擬送電線等)の負荷として、産業機器試験用および、教育実習用に幅広い分野で使用され高い評価を得ています。

特長

標準タイプ

• 一定電流にて力率を可変できます。

  力率設定ダイヤルを二重式とし、力率調整によるインピーダンスの変化を防いでいます。

• 一定力率にて電流を可変できます。

  摺動変圧器(ボルトスライダー)2 ケ使用することにより力率設定ダイヤル、電流設定ダイヤルにて調整できます。

• 周波数の指定を御願いします(50/60Hz)

B タイプ

• 力率を構成されるR とL またはC を三相同時に設定できます。

C タイプ

• 遅れ力率設定時、力率改善ダイヤルを用いて進相コンデンサの機能により、力率改善ができます。
• 標準型機能を有しています。

結線図

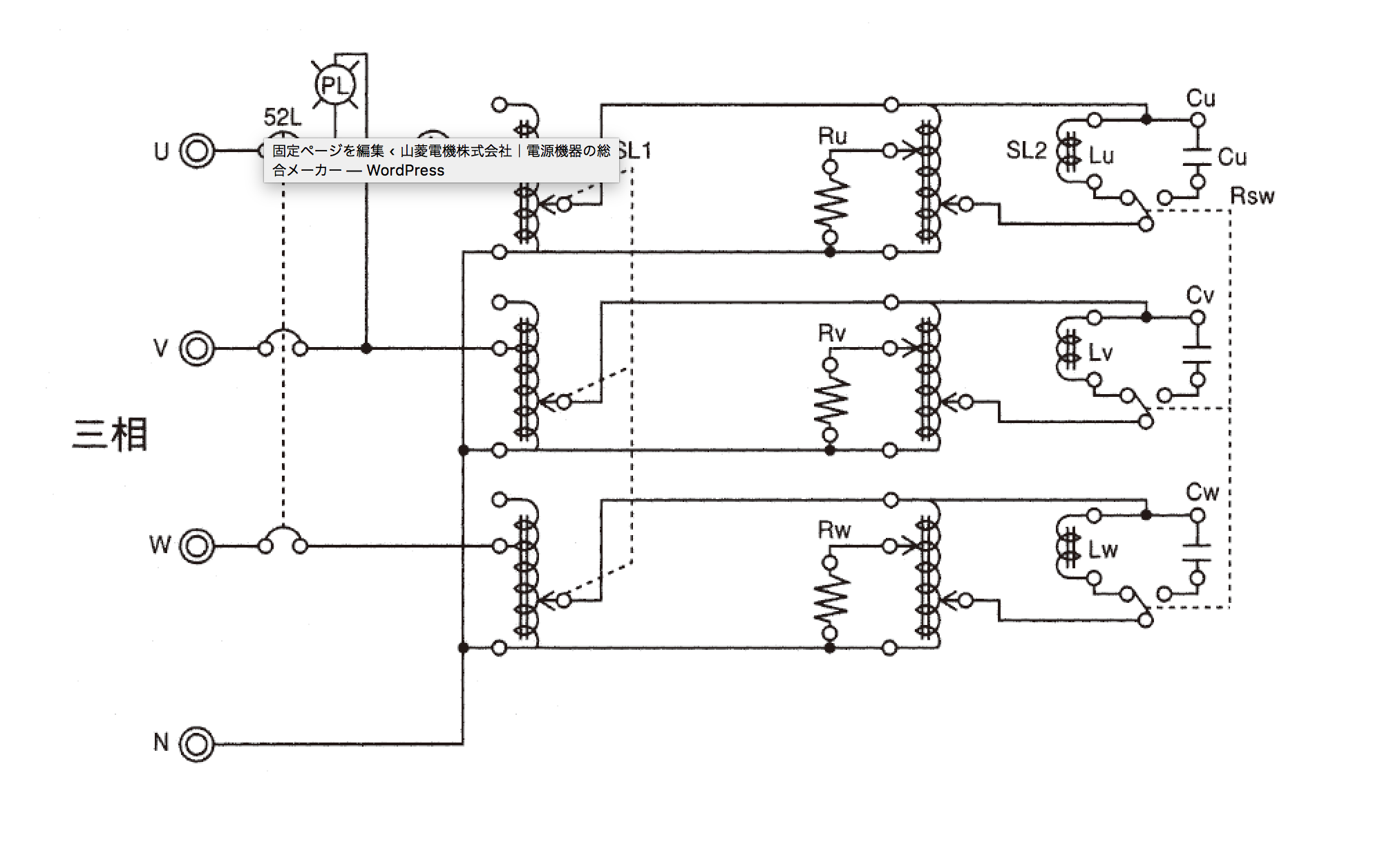

標準タイプ

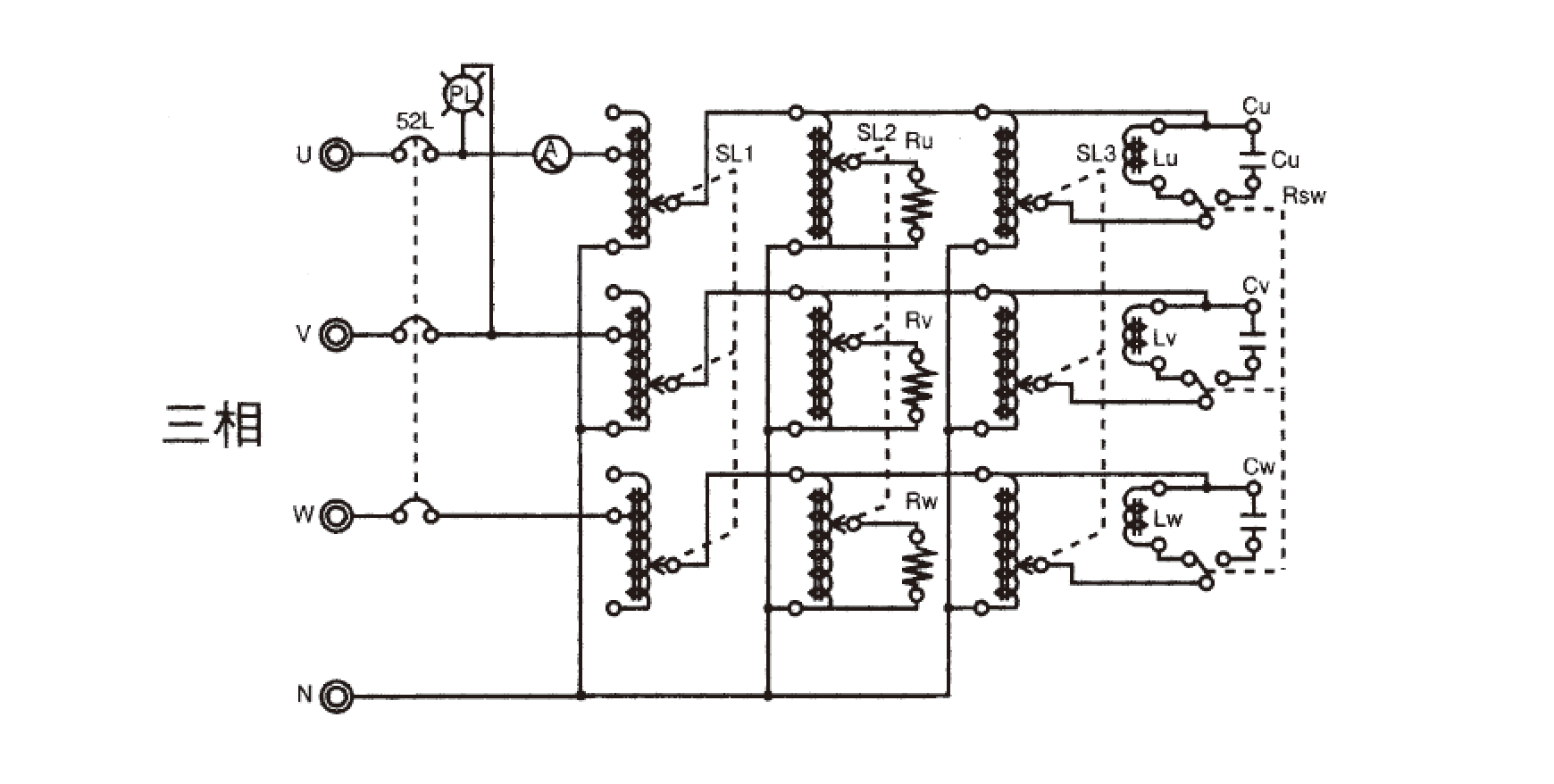

B タイプ

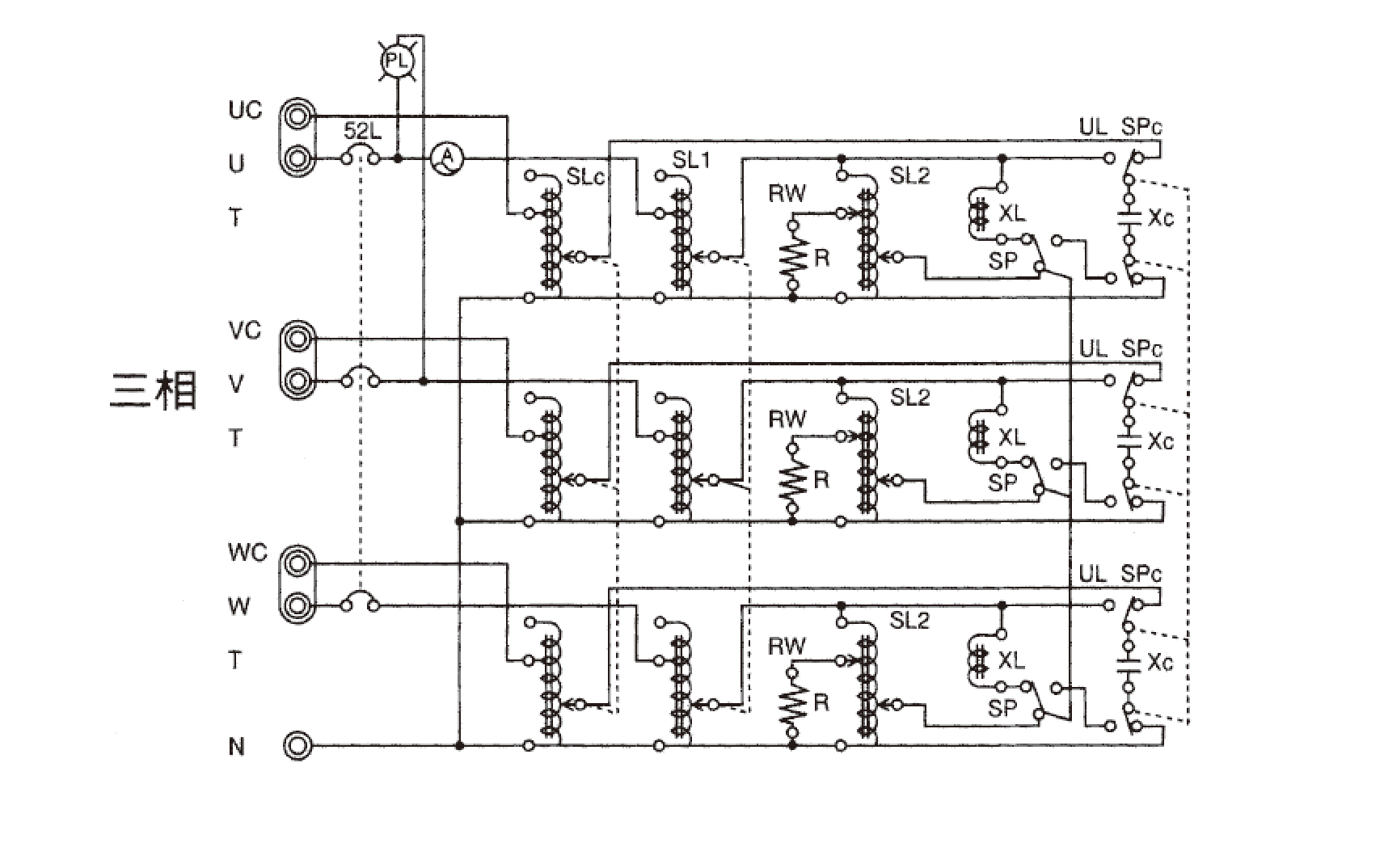

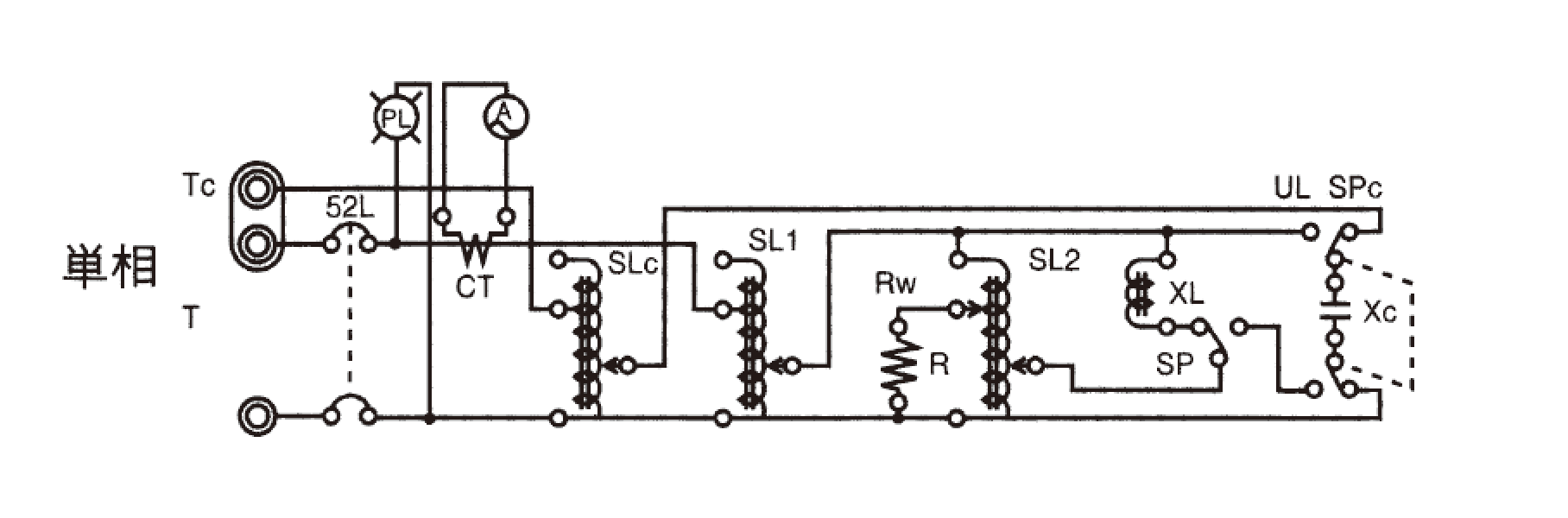

C タイプ
